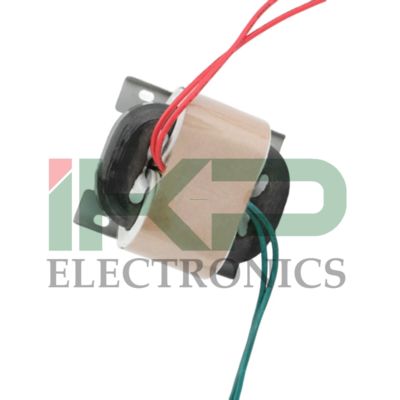

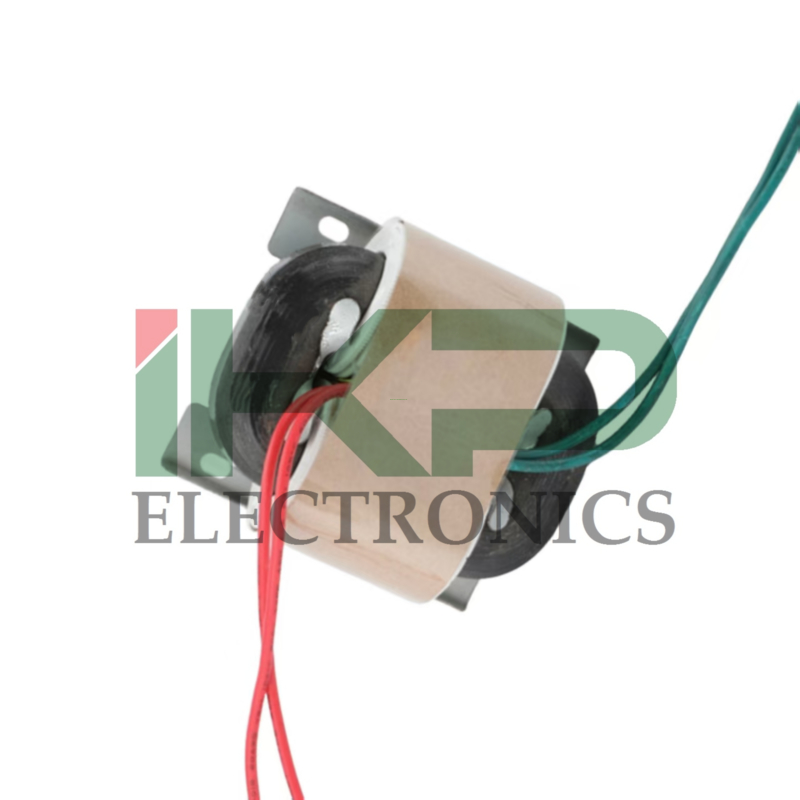

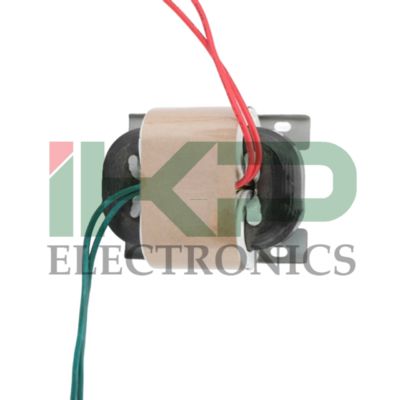

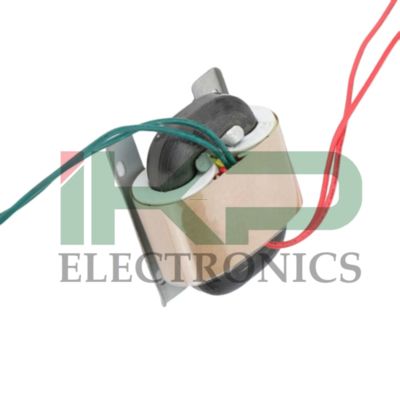

Dimensiones físicas del núcleo R de transformadores con potencia nominal de 90-130VA

Ventajas Clave

1. Tamaño Compacto y Ligero:El transformador tipo R utiliza un núcleo sin cortar y enrollado con una sección transversal circular uniforme. En comparación con los transformadores tradicionales de núcleo E-I o C, puede ser aproximadamente un 30% más pequeño en volumen y un 40% más ligero en peso. Este diseño compacto facilita la integración en dispositivos con limitaciones de espacio.

2. Alta Eficiencia y Baja Pérdida:Debido a su núcleo sin costuras hecho de acero al silicio de alta permeabilidad, las pérdidas de hierro se reducen significativamente. Además, la proximidad entre los devanados y el núcleo acorta la distancia de transferencia de energía, logrando eficiencias superiores al 90%. Adicionalmente, la longitud media de la espira del cable de cobre es más corta, lo que reduce aún más las pérdidas resistivas y el aumento de temperatura.

3. Baja Inductancia de Fuga y Fuerte Supresión de EMI:La estructura sin huecos del núcleo y el devanado equilibrado resultan en una fuga de flujo magnético extremadamente baja. Minimiza eficazmente la interferencia electromagnética (EMI) en los componentes electrónicos cercanos sin necesidad de blindaje adicional. Esta característica es particularmente importante en aplicaciones como equipos médicos e instrumentos de precisión donde la pureza de la señal es crítica.

4. Bajo Ruido y Bajo Aumento de Temperatura:El núcleo sin cortar absorbe la tensión magnetostrictiva y, combinado con materiales de baja pérdida, asegura un funcionamiento muy silencioso. Al mismo tiempo, las mínimas pérdidas resistivas generan menos calor, lo que conduce a un excelente control de la temperatura y a la idoneidad para un funcionamiento continuo a largo plazo.

5. Seguridad e Ignifugación:Los devanados primario y secundario se fabrican por separado utilizando bobinas de PBT, proporcionando un aislamiento superior que cumple con múltiples estándares internacionales de seguridad. El uso de materiales ignífugos mejora aún más la resistencia al fuego del dispositivo.

6. Pequeña Corriente de Excitación:Un transformador tipo R bien diseñado tiene una corriente de excitación significativamente reducida, lo que disminuye el consumo de energía sin carga. Esto lo hace ideal para escenarios que requieren largos períodos de energización pero con cargas fluctuantes.

Aplicaciones Típicas

• Electrodomésticos:Se utiliza en módulos de alimentación para aires acondicionados, refrigeradores, lavadoras y otros electrodomésticos para proporcionar una conversión de voltaje estable y un funcionamiento de bajo ruido.
• Sistemas de Iluminación:Actúa como un transformador reductor para iluminación de bajo voltaje (por ejemplo, iluminación de paisajes, vitrinas), asegurando un suministro de energía seguro y eficiente.
• Equipos Mecánicos Pequeños:Proporciona energía aislada para los circuitos de control en máquinas herramienta y sistemas de automatización, garantizando la seguridad y estabilidad operativa.

Dimensiones Físicas del Transformador
Número de Modelo	A	W	X	E	F	G	B	C	T	t	Capacidad AV	Peso kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Potencia Nominal		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Voltaje de Entrada		220V/380V
Voltaje de Salida	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Diámetro * Altura mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Espaciamiento entre centros de agujeros mm		45*33		68*48		55*45		70*60		70*60		75*65
Peso kg		0.25		0.4		0.5		0.7		0.9		1
Nota: Todas las dimensiones se miden manualmente; el producto real puede variar.

.
