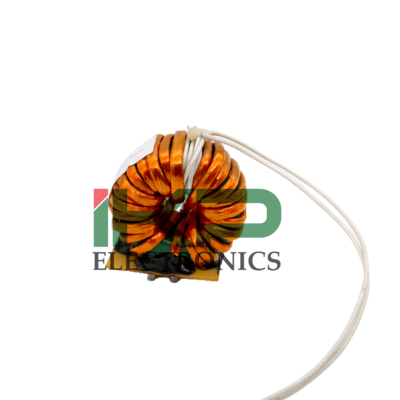

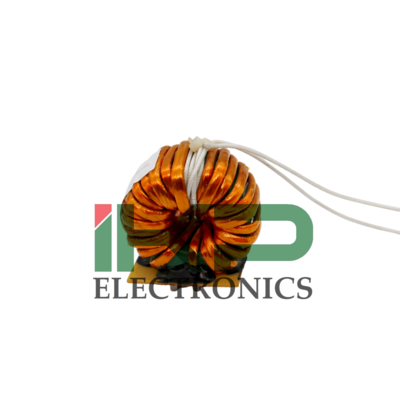

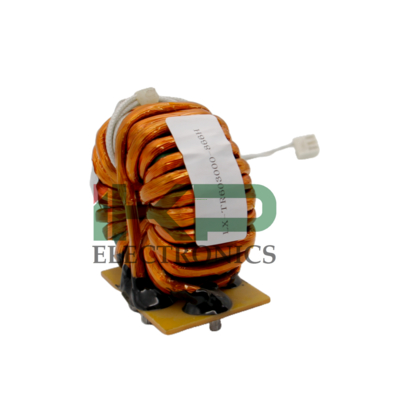

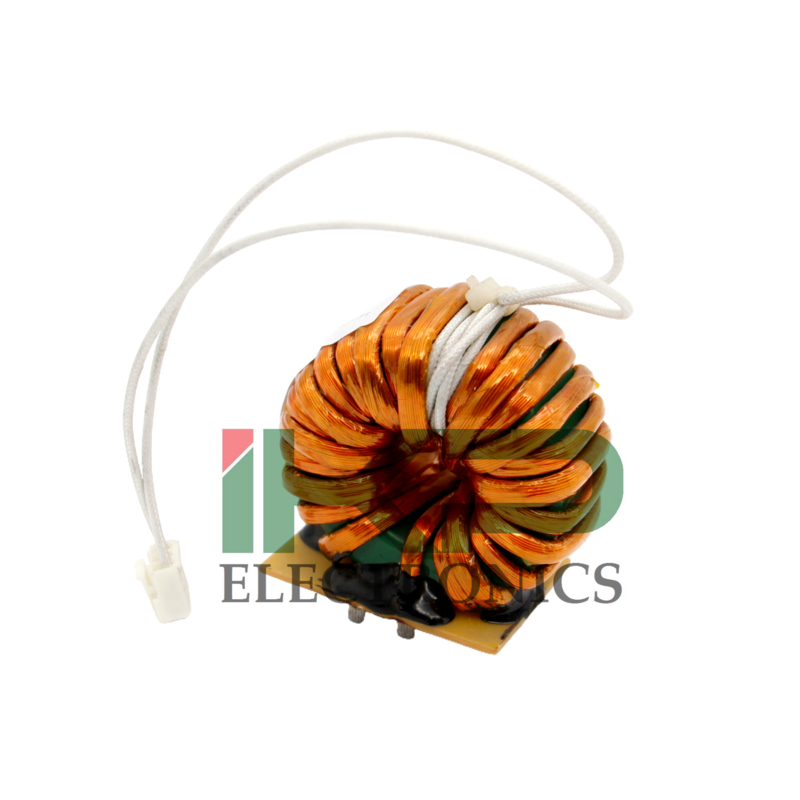

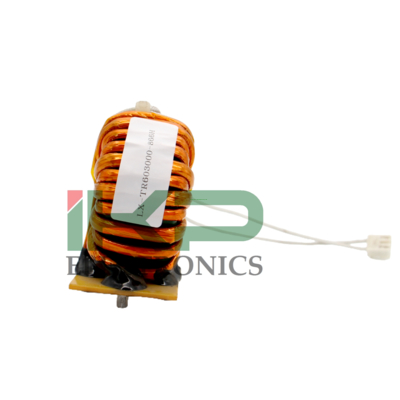

Name: IKP-PTT-120-70-30 Modelo 315-400A Transformador de potencia toroidal de núcleo de aleación amorfa de corriente de soldador para máquina de soldadura de inversores
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-120-70-30
Price: 22.00 USD
Availability: InStock

Inicio Productos Transformadores de alta frecuencia

IKP-PTT-120-70-30 Modelo 315-400A Transformador de potencia toroidal de núcleo de aleación amorfa de corriente de soldador para máquina de soldadura de inversores

IKP-PTT-120-70-30 Model 315-400A Welder Current Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

Datos del producto:

Place of Origin:	CHINA
Nombre de la marca:	IKP
Certificación:	CE/UL/REACH/ROHS
Model Number:	IKP-PTT-120-70-30

Pago y Envío Términos:

Minimum Order Quantity:	1000
Precio:	20.00-25.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Contactar ahora

Descripción detallada del producto

Información básica.

Modelo NO.

Serie IKP-PT100*60*20

Núcleo

Transformador de aleación amorfa

Método de enfriamiento

Transformador de tipo seco

Tipo de bobinado

Transformador de dos bobinados

Certificación

ISO9001-2000, ISO9001, CCC, RoHS

Uso

Transformador monofásico

Características de frecuencia

Alta frecuencia

Forma del núcleo

Anillo

Marca

OEM

Paquete de transporte

Cartón

Especificación

T100*60*20

Marca registrada

IKP

Origen

China

Código HS

85045000

Capacidad de producción

500000/Año

Descripción del producto

IKP-PTT-120-70-30 Modelo 315-400A Transformador de potencia toroidal de núcleo de aleación amorfa de corriente de soldador para máquina de soldadura de inversores

Por lo general, los transformadores de pulso de un solo extremo de los inversores de soldadura por arco de alta potencia requieren núcleos de transformador con baja pérdida de alta frecuencia, alta Bs y baja Br. Por lo tanto, el filtro de salida y la inductancia almacenada de energía requieren las características de alta Bs, baja pérdida y permeabilidad constante. En este caso, realizamos un tratamiento magnético horizontal en la aleación nanocristalina para fabricar los núcleos de transformador con baja Br y permeabilidad constante.

IKP ELECTRONICS es un fabricante líder de componentes de aleación no cristalina y nanocristalina de alto rendimiento. Su tira ultradelgada nanocristalina de alto rendimiento, el reactor no cristalino para inversores solares y la inductancia de filtro de modo común EMC, especialmente, tienen un nivel técnico sobresaliente y una excelente calidad, lo que permite a nuestros clientes obtener ventajas en campos competitivos clave.

La política de gestión de IKP de "calidad primero, crédito ante todo y practicidad enfatizada", se centra en el desarrollo y la producción de productos. Los requisitos del cliente son nuestro impulso para progresar, la satisfacción del cliente es nuestro objetivo. Deseamos contar con su atención y apoyo, trabajemos juntos para nuestro beneficio mutuo.

VENTAJAS:
1. Nuevo material: El núcleo magnético de aleación nanocristalina tiene alta resistividad, alta permeabilidad magnética, alta intensidad de inducción magnética de saturación y alta estabilidad a la temperatura.
2. Nuevo diseño: La estructura del nuevo bobinado es más compacta y la pérdida de energía es muy pequeña. La inductancia de fuga es de solo 2 ~ 20uH, que es una décima parte de la de transformadores similares. Por lo tanto, el diseño del sistema se vuelve simple y conveniente.
3. Tamaño más pequeño y mayor capacidad: Cada gramo de material nanocristalino del nuevo transformador puede realizar una conversión de energía de 15W-25W (generalmente solo 8-9W) a una frecuencia de 20KHz.
4. Seguridad, alta eficiencia, ahorro de energía: La pérdida extremadamente baja hace que la eficiencia del transformador sea superior al 99%, y la tasa de continuidad de la carga alcanza el 100%. Hay un buen aislamiento entre el primario y el secundario, y la tensión de resistencia supera los 10.000 voltios. En comparación con los transformadores tradicionales, los nuevos transformadores tienen ventajas y alternativas incomparables.

APLICACIÓN:
Los materiales amorfos y nanocristalinos pueden reemplazar los materiales de ferrita. Principales campos de aplicación: Fuente de alimentación de carga de CC de inversor de alta frecuencia y alta potencia en aeroespacial y marítimo, fuente de alimentación de CC de alta potencia de inversor de alta frecuencia para uso civil e industrial, cargador, máquina de soldadura inversora, fuente de alimentación de galvanoplastia, equipo de carga de vehículos eléctricos, fuente de alimentación de calentamiento por inducción de alta frecuencia, fuente de alimentación de pulverización por arco de inversor de alta frecuencia, fuente de alimentación de soldadura de tuberías de calefacción, fuente de alimentación de revestimiento por deposición de chispa eléctrica, fuente de alimentación de cargador de alta potencia, fuente de alimentación conmutada, fuente de alimentación inversora, fuente de alimentación ininterrumpida, etc.

DESCRIPCIÓN DE MUESTRAS Y PEDIDOS:
Se requieren entrada y salida;
Requisitos de presión;
Cobre o aluminio;
Tamaño del producto, como diámetro, altura, longitud de los cables;
Las muestras se cobran, seguimiento en el pedido;
Es mejor tener dibujos o muestras del producto en especie;
Pagar por adelantado el 50% del depósito, el otro 50% a la entrega.
El transformador principal del inversor debe personalizarse de acuerdo con requisitos específicos, no hay inventario estándar. Diferentes esquemas de diseño, selección de materiales y procesos de producción determinan diferentes precios finales.

ESPECIFICACIONES DEL PRODUCTO:

Modelo	Tamaño del núcleo(mm)					Tamaño de la base			Cruz efectiva	Magnético	Recomendado
									Cruz efectiva	camino		potencia
						(mm)			- área seccional	camino		potencia	Corriente del soldador
						(mm)			- área seccional	longitud		P(f=20kHz)	Corriente del soldador
									S(cm2)
	DE	DI	H		DE		DI	H
	DE	DI	H		DE		DI	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Nota: la tabla anterior es el modelo estándar del núcleo; también podemos producir transformadores de otras especificaciones de acuerdo con las especificaciones del cliente.
