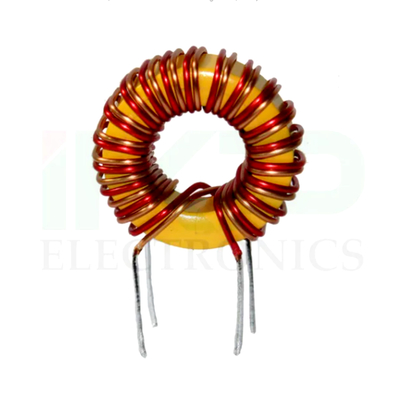

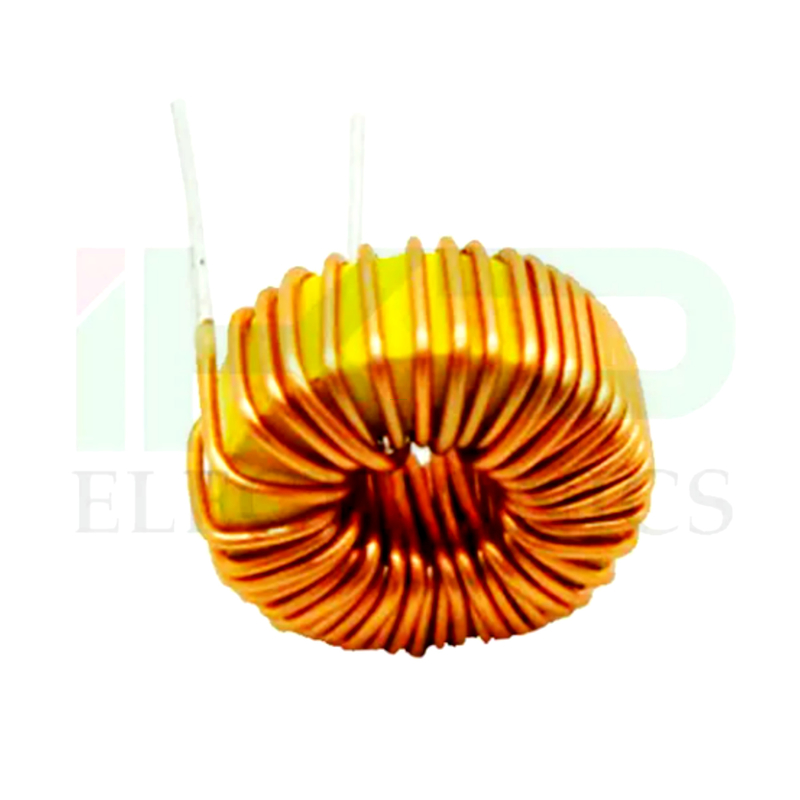

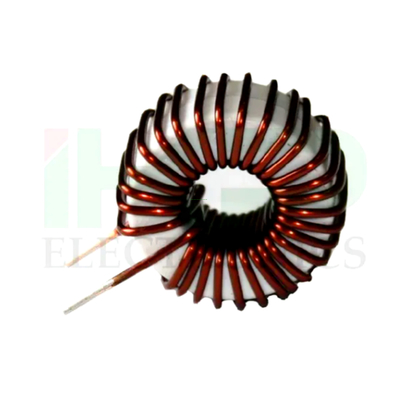

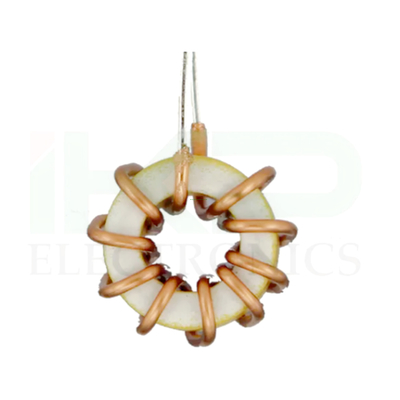

Inductor de bobina de modo común personalizado con base

Inductor de bobina de modo común personalizado con base

    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base
    • Customized Common Mode Coil Inductor with Base

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: IKP
    Certificación: CE/UL/REACH/ROHS
    Número de modelo: El número de unidades de producción

    Pago y Envío Términos:

    Cantidad de orden mínima: 1000
    Precio: 0.10-0.13
    Detalles de empaquetado: En cartón
    Tiempo de entrega: 10 a 15 días
    Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
    Capacidad de la fuente: 100,000/semana
    Contactar ahora
    Descripción detallada del producto

    Información básica.

    Modelo no.
    El número de unidades de producción
    Frecuencia de trabajo
    Frecuencia alta
    Estructura del enrollamiento
    Con una bobina única
    Naturaleza de la operación
    Cubo de estrangulamiento
    Estructura del magnetizador
    Cubo de cobre
    Ámbito de aplicación
    El estrangulamiento
    Valor del inductor
    Inductor variable
    Paquete de transporte
    En cartón, en paleta
    Origen
    China.
    Código del SH
    8504500000
    Capacidad de producción
    5000000 PCS/año

    Descripción del producto

    Inductor de bobina de modo común personalizado con base


    Características
    1. Enrollamientos separados para una capacidad mínima de enrollamiento
    2Enrollamientos de una sola capa para la impedancia de modo común más alta en el rango de frecuencia más amplio
    3Apto para 50 Hz a 500 KHz
    4El espaciador proporciona una distancia de arrastramiento de 1-3 mm para el cumplimiento de UL, CSA, IEC
    5Todos los materiales utilizados están certificados UL94-VO
    6Temperatura de funcionamiento:-Entre 55oC y +105oC
    7Disponible en montura vertical u horizontal
    8Disponible en montaje de cabezal vertical para facilitar el ensamblaje de PCB
    9. Fácil montaje de tablas FR-4 Buena resistencia a las vibraciones

    Aplicación
    1Reactor AC de baja frecuencia
    2Sistema de energía solar
    3Sistema de aire acondicionado
    4Sistema de energía eólica
    5. Máquina de conducción automática
    6Calentador por inducción
    7. Máquina de soldadura
    8Industria del papel
    9. RFI Asfixia por supresión
    10Conversores de corriente continua
    11Dispositivos IP y OP

    Parámetros de rendimiento físico y eléctrico
    Inductor de bobina de modo común personalizado con base
    Parte No. Inductancia (mH)
    @ 1 KHz    		 IDC ((A)
    (Más que)    		 DCR (mΩ)
    (Más que)    		 El montaje Dimensión ((mm)

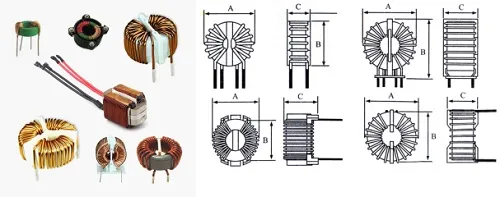

    Tamaño de la bobina A × B × C
    220-65-23. ¿Qué quieres decir?5 0.065 23.5 0.9 Válvulas de acoplamiento 26 × 26 × 18
    220--100-19 0.100 19.0 1.3 Válvulas de acoplamiento 28 × 26 × 18
    220 a 180-15 0.180 15.0 2.5 Válvulas de acoplamiento 28 × 26 × 20
    220-470-12 0.470 12.0 4.0 Válvulas de acoplamiento 28 × 26 × 18
    220-880-9 0.880 9.0 6.5 En el plano horizontal 28 × 30 × 20
    220-1000-3. ¿Qué es eso?2 1.000 3.2 15.3 Válvulas de acoplamiento 26 × 26 × 17
    220-1180-7. ¿Qué quieres decir?5 1.180 7.5 12.5 En el plano horizontal 26 × 28 × 20
    220 a 1500-2 1.500 2.0 18.0 Válvulas de acoplamiento 26 × 26 × 18
    220-1800-5 1.800 5.0 50.0 En el plano horizontal 26 × 28 × 18
    220-2200-5 2.200 5.0 40.0 Válvulas de acoplamiento 26 × 26 × 19
    250-200-15 0.200 15.0 5.0 En el plano horizontal 30 × 28 × 15
    250-200-18 0.200 18.0 5.0 Válvulas de acoplamiento 30 × 28 × 15
    250 a 300 hasta 15 0.300 15.0 7.3 En el plano horizontal 30 × 32 × 18
    250-300-15A: el valor de las emisiones de CO2 0.300 15.0 7.3 Válvulas de acoplamiento 38 × 28 × 17
    250-425-8 0.425 8.0 4.26 Válvulas de acoplamiento 32 × 30 × 21
    250-600-9 0.600 9.0 10.0 En el plano horizontal 30 × 30 × 18
    Las demás partidas 0.600 9.0 10.0 Válvulas de acoplamiento 30 × 28 × 19
    250-1000-8 1.000 8.0 20.0 Válvulas de acoplamiento 30×28×13
    250-3500-1. ¿Qué es eso?5 3.500 1.5 80.0 En el plano horizontal 30 × 32 × 16
    250-3700-4 3.700 4.0 70.0 Válvulas de acoplamiento 30 × 32 × 17


    Parámetros de rendimiento físico y eléctrico
    Parte No. Inductancia (mH)
    @ 1 KHz    		 IDC ((A)
    (Más que)    		 DCR (mΩ)
    (Más que)    		 El montaje Dimensión ((mm)
    Tamaño de la bobina A × B × C
    El número 310-100-30 0.100 30.0 3.0 En el plano horizontal 38 × 40 × 18
    Se aplican las reglas siguientes: 0.100 30.0 3.0 Válvulas de acoplamiento 36 × 36 × 15
    Las demás: 0.150 20.0 3.4 En el plano horizontal 36 × 36 × 16
    Se aplican las reglas siguientes: 0.150 20.0 3.4 Válvulas de acoplamiento 38 × 38 × 18
    Las demás: 0.150 30.0 3.5 Válvulas de acoplamiento 38 × 38 × 19
    310-200-15 y 0.200 15.0 5.0 Válvulas de acoplamiento 38 × 38 × 18
    310-200-18 0.200 18.0 5.0 En el plano horizontal 38 × 38 × 19
    Las demás: 0.280 13.0 2.9 Válvulas de acoplamiento 28 × 26 × 18
    Las demás: 0.580 13.0 10.0 Válvulas de acoplamiento 38 × 38 × 18
    310-7200-2. ¿Qué quiere decir?5 7.200 2.5 93.0 En el plano horizontal 38 × 40 × 18
    Es el 310-11000-1.5 11.000 1.5 184.0 Válvulas de acoplamiento 40 × 40 × 19
