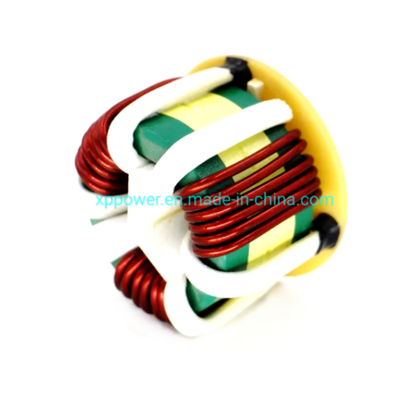

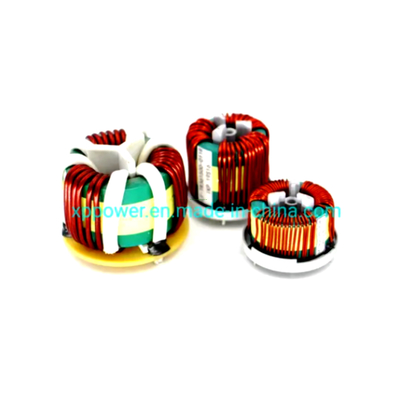

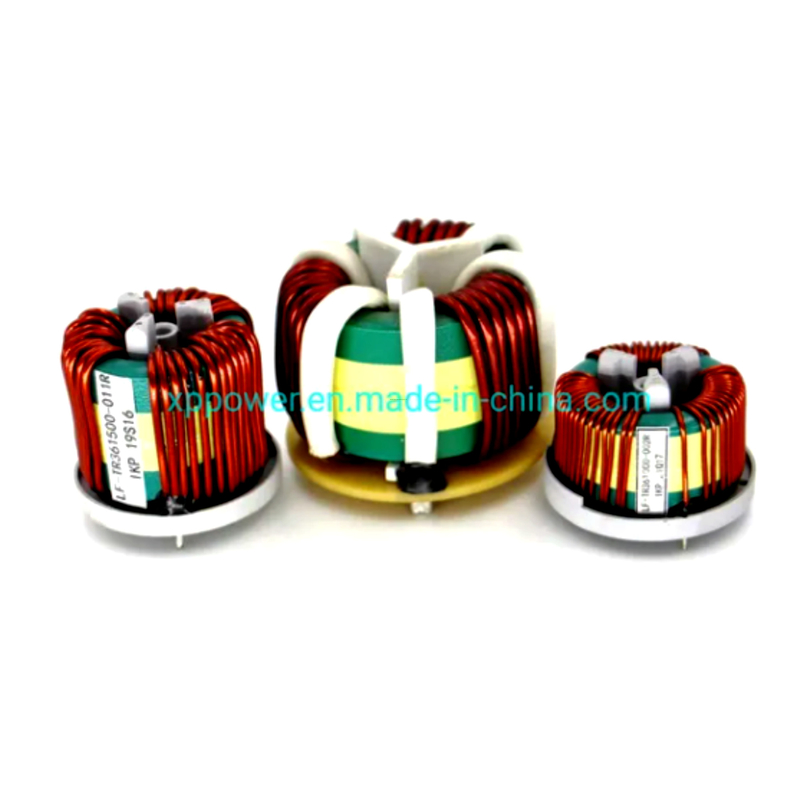

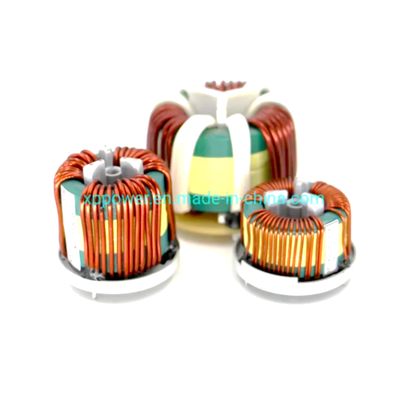

Corazón de aleación nanocristalina de fase 3/4 bobinas de estrangulamiento de modo común de Ikp Electronics

Corazón de aleación nanocristalina de fase 3/4 bobinas de estrangulamiento de modo común de Ikp Electronics

    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    • Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics

    Datos del producto:

    Lugar de origen: China.
    Nombre de la marca: IKP
    Certificación: CE/UL/REACH/ROHS
    Número de modelo: Las autoridades competentes deberán tener en cuenta los siguientes elementos:

    Pago y Envío Términos:

    Cantidad de orden mínima: 1000
    Precio: 0.48-0.68
    Detalles de empaquetado: En cartón
    Tiempo de entrega: 10 a 15 días
    Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
    Capacidad de la fuente: 100,000/semana
    Contactar ahora
    Descripción detallada del producto

    Información básica.

    Modelo no.
    Las autoridades competentes deberán tener en cuenta los siguientes elementos:
    Frecuencia de trabajo
    Frecuencia alta
    Estructura del enrollamiento
    Cubierta de varias capas
    Naturaleza de la operación
    Cubo de estrangulamiento
    Estructura del magnetizador
    Cubo de ferrita
    Ámbito de aplicación
    El estrangulamiento
    Forma del embalaje
    Las bobinas eléctricas
    Marca del producto
    ¿Qué es eso?
    Valor del inductor
    Inductor fijo
    Seguridad
    Cumplimiento de las normas internacionales de seguridad
    Paquete de transporte
    En cartón/paleta
    Especificación
    CMC
    Marca registrada
    El PIB
    Origen
    China.
    Código del SH
    85043190
    Capacidad de producción
    100000 PCS/semana

    Embalaje y entrega

    Tamaño del paquete
    10.00cm * 9cm * 8cm
    Peso bruto del paquete
    0.260kg

    Descripción del producto

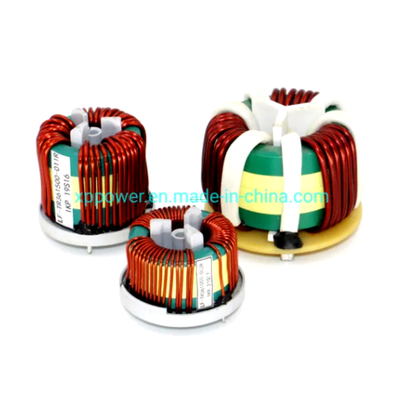

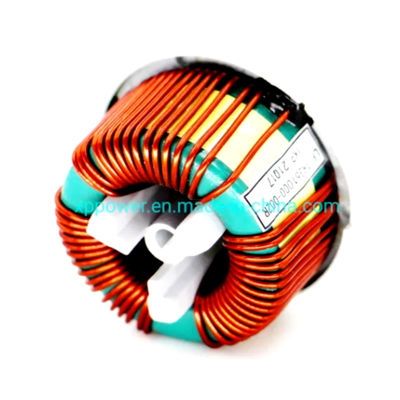

    Corazón de aleación nanocristalina de fase 3/4 bobinas de estrangulamiento de modo común de Ikp Electronics
    Corazón de aleación nanocristalina de fase 3/4 bobinas de estrangulamiento de modo común de Ikp Electronics
    Características y aplicación
    ▪ Enrollamientos separados para una capacidad mínima de enrollamiento
    ▪ Enrollamientos de una sola capa para la impedancia de modo común más alta en el rango de frecuencia más amplio
    ▪ UNA herida en una carcasa de nylon para proteger las bobinas
    ▪ El espaciador proporciona una distancia de arrastramiento de 1-3 mm para el cumplimiento de UL, CSA, IEC
    ▪ Todos los materiales utilizados están certificados UL94-VO
    ▪ Temperatura de funcionamiento:-40oChasta +105oCApto para 50 Hz a 500 KHz
    ▪ Disponible en montura vertical u horizontal
    ▪ Las aplicaciones incluyen filtración de líneas eléctricas, EMI/REI para fuentes de alimentación de modo de interrupción
    ▪ Disponible en montaje vertical de cabezal para facilitar el montaje de PCB
    ▪ Fácil montaje de tablas FR-4 Buena resistencia a las vibraciones
    Corazón de aleación nanocristalina de fase 3/4 bobinas de estrangulamiento de modo común de Ikp Electronics

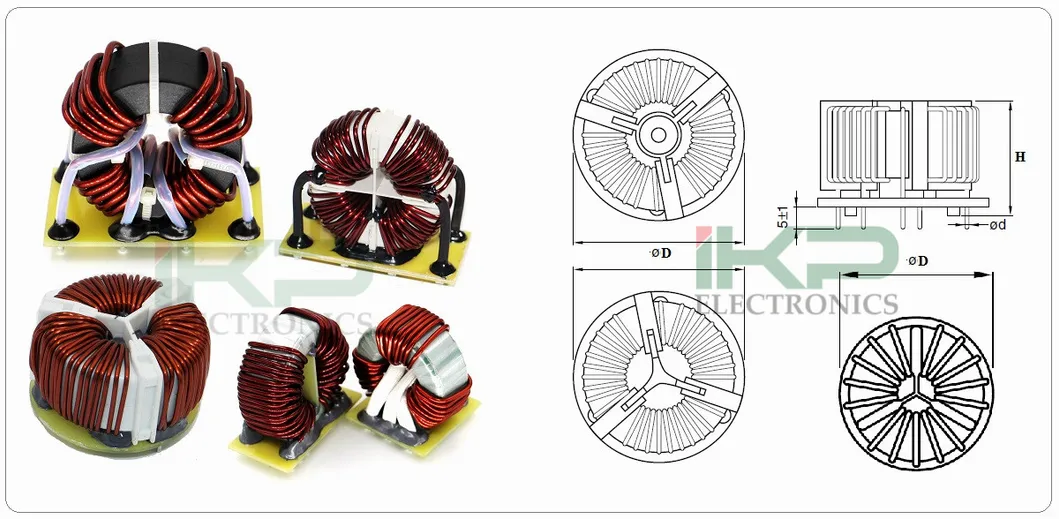

    Características eléctricas:
    Encabezado toróidal de modo común estrangulamiento de línea
    Parte No.
    # TOD-L-I (((A)    		 Inductividad Max. D.C.
    Resistencia    		 En la actualidad
    Calificación    		 El montaje Dimensión ((mm)
    Tamaño de la bobina código A×B. El trabajo×C. Las
    #T310-280-13 0.280mH 2.9milli-ohm 13A En el plano horizontal 38×38×19
    #T250-425-8 0.425 mH 4.26 milli-ohm 8A Válvulas de acoplamiento 32×30×21
    #T310-580-13 0.580mH 10 milli-ohm 13A Válvulas de acoplamiento 38×38×18
    #T250-1000-8 1.000 mH 0.02 ohm 8A Válvulas de acoplamiento 30×28×13
    #T220-1000-3.2 1.000 mH 15.3 milliohm 3.2A Válvulas de acoplamiento 26×26×17
    #T220-1500-2 1.500 mH 18.0 miliohm 3.2A Válvulas de acoplamiento 26×26×18
    #T220-1800-5 1.800mH 0.05 ohm 5A En el plano horizontal 26×28×18
    #T220-2200-5 2.200 mH 0.04 ohm 5A Válvulas de acoplamiento 26×26×19
    #T250-3500-1. ¿Qué es esto?5 3.500 mH 80.0 miliohm 1.5A En el plano horizontal 30×32×16
    #T250-3700-4 3.700mH 0.007 ohm 4A Válvulas de acoplamiento 30×32×17
    #T310-7200-2.5 7.200 mH 93.0 miliohm 2.5A En el plano horizontal 38×40×18
    #T310-11000-1.5 11.000 mH 184.0 miliohm 1.5A Válvulas de acoplamiento 40×40×19
    Profil bajo, tamaño pequeño, estrangulamiento de modo común
    Parte No.
    # TOD-L-I (((A)    		 Inductividad Max. D.C.
    Resistencia    		 Corriente continua
    Calificación    		 El montaje Dimensión ((mm)
    Tamaño de la bobina código A×B. El trabajo×C. Las
    #T220-1180-7.5 1.180mH 12.5 miliohms 7.5 amperios En el plano horizontal 26×28×20
    #T220-65-23.5 65.000MH. 0.9milliohms 23.5 amperios Válvulas de acoplamiento 26×26×18
    #T220-100-19 100.000MH. 1.3 miliohms 19 Amperios Válvulas de acoplamiento 28×26×18
    #T220-180-15 180.000MH. 2.5 miliohms 15 Amperios Válvulas de acoplamiento 26×26×20
    #T220-470-12 470.000MH. 4.0 miliohms 12 Amperios Válvulas de acoplamiento 28×26×18
    #T220-880-9 880.000MH. 6.5 miliohms 9 amperios En el plano horizontal 28×30×20
    Accesorios de línea de alta corriente en modo común
    Parte No.
    # TOD-L-I (((A)    		 Inductividad Max. D.C.
    Resistencia    		 En la actualidad
    Calificación    		 El montaje Dimensión ((mm)
    Tamaño de la bobina código A×B. El trabajo×C. Las
    #T310-100-30 0.100mH 3.0 miliohms 30 Amperios En el plano horizontal 38×40×18
    #T310-100-30A 0.100mH 3.0 miliohms 30 Amperios Válvulas de acoplamiento 36×36×15
    #T310-150-20 0.150mH 3.4 miliohms 20 Amops En el plano horizontal 36×36×16
    #T310-150-20A 0.150mH 3.4 miliohms 20 Amops Válvulas de acoplamiento 38×38×18
    #T310-150-30 0.150mH 3.5 miliohms 30 Amperios Válvulas de acoplamiento 38×38×19
    #T250-200-15 0.200 mH 5 miliohms 15 Amperios En el plano horizontal 30×28×15
    #T310-200-18 0.200 mH 5 miliohms 18 Amperios En el plano horizontal 36×36×16
    #T310-200-15A 0.200 mH 5 miliohms 15 Amperios Válvulas de acoplamiento 38×38×18
    #T250-200-18 0.200 mH 5 miliohms 18 Amperios Válvulas de acoplamiento 30×28×15
    #T250-300-15 0.300mH 7.3milliohms 15 Amperios En el plano horizontal 30×32×18
    #T250-300-15A 0.300mH 7.3milliohms 15 Amperios Válvulas de acoplamiento 30×28×17
    #T250-600-9 0.600mH 10 miliohms 9 amperios En el plano horizontal 30×30×18
    #T250-600-9 0.600mH 10 miliohms 9 amperios Válvulas de acoplamiento 30×28×19
    *Podemos diseñar y fabricar piezas personalizadas con requisitos específicos
