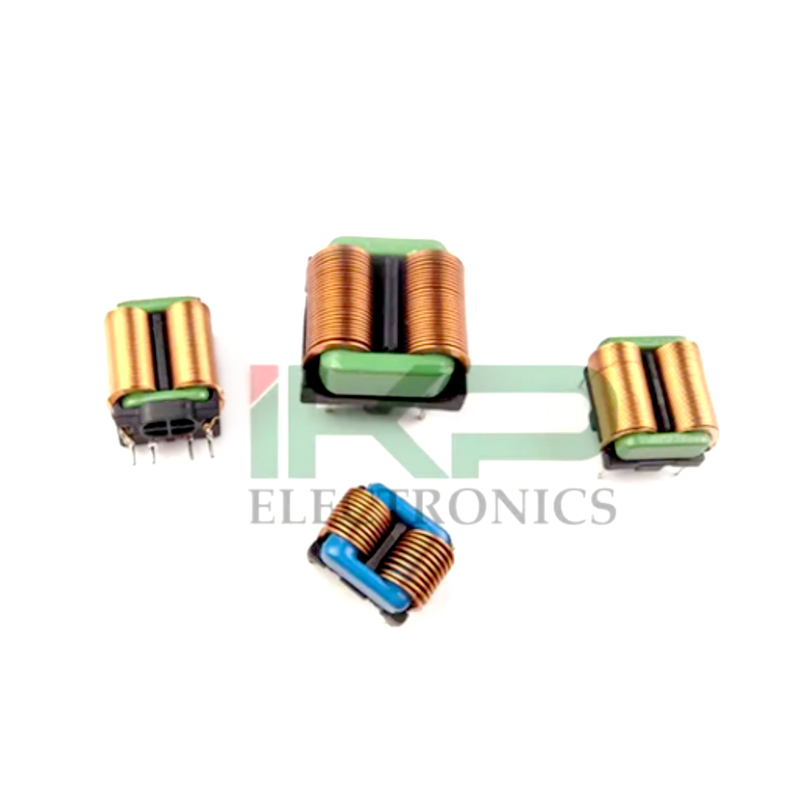

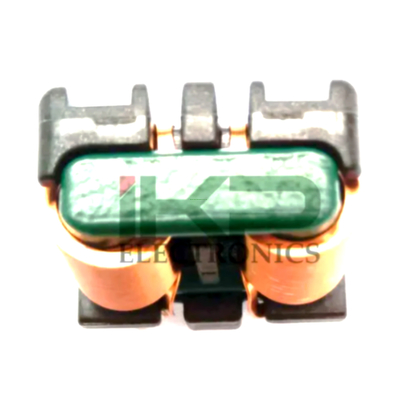

Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano

Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano

    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire

    Datos del producto:

    Lugar de origen: China.
    Nombre de la marca: IKP
    Certificación: CE/UL/REACH/ROHS
    Número de modelo: La serie LF-CMC-SQ

    Pago y Envío Términos:

    Cantidad de orden mínima: 1000
    Precio: 0.16-0.22
    Detalles de empaquetado: En cartón
    Tiempo de entrega: 10 a 15 días
    Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
    Capacidad de la fuente: 100,000/semana
    Contactar ahora
    Descripción detallada del producto

    Información básica.

    Modelo no.
    La serie LF-CMC-SQ
    Frecuencia de trabajo
    Frecuencia alta
    Estructura del enrollamiento
    Enrollamiento vertical de alambre plano
    Naturaleza de la operación
    Cubo de estrangulamiento
    Estructura del magnetizador
    Cubo de ferrita
    Ámbito de aplicación
    EMI/EMC
    Forma del embalaje
    El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
    Marca del producto
    ¿Qué es eso?
    Valor del inductor
    Inductor variable
    Paquete de transporte
    Cartón y bandeja
    Especificación
    Serie SQ
    Marca registrada
    El PIB
    Origen
    China.
    Código del SH
    85045000
    Capacidad de producción
    10000 piezas/día

    Descripción del producto

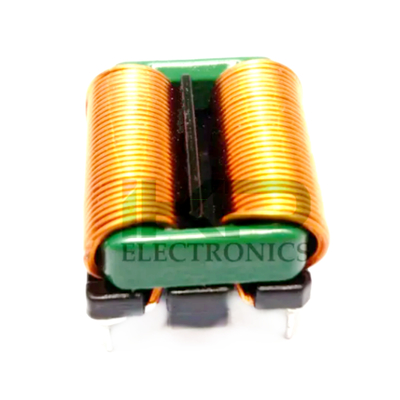

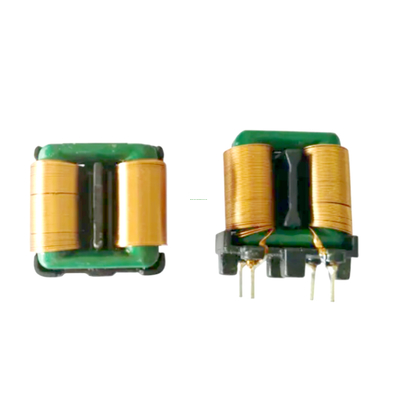

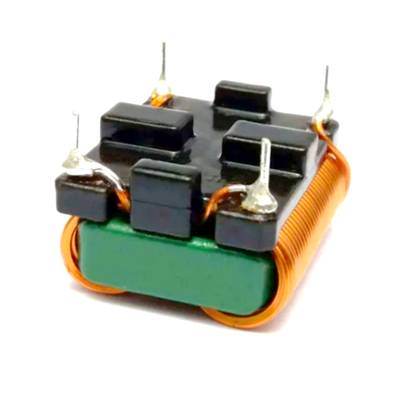

    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano

    Características del producto:
    *Proceso de enrollamiento de alambre plano grande
    *Pequeño volumen, gran corriente
    * La densidad de corriente unitaria es 1,3 veces o más del alambre redondo de cobre
    *Baja resistencia de CC, pequeña capacidad distribuida
    *Fácil de disipar
    *Excelente efecto EMI y estabilidad
    *Producido por una máquina totalmente automática, de alta eficiencia y calidad estable
    *Buena resistencia al aislamiento y larga vida útil
    *Vertical o horizontal, personalizado está disponible

    Parámetros eléctricos:
    * Especificaciones de alambre plano: anchura 1,0-2,0 mm, grosor 0,1-0,5 mm
    *Voltaje nominal ((v): 85 a 265 AC, 50/60Hz
    * Relación de vueltas: N1:N2=1:1
    *Resistencia al aislamiento: 100 mΩ MIN a 500DC
    *Respuesta de frecuencia de ensayo: 10 kHz 100 mV
    *Rango de temperatura de funcionamiento: -40oChasta + 150oC
    *Aumento de la temperatura: 50oCSe trata de:
    * Se utiliza para absorber señales de interferencia de modo común de 9-30MHz
    * Se utiliza para absorber señales de modo común y señales de modo diferencial en la banda de 9-30MHz
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano

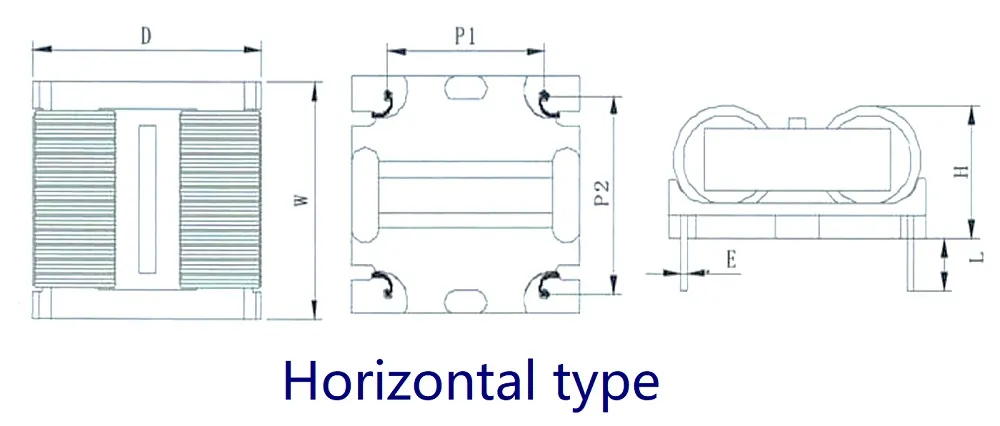

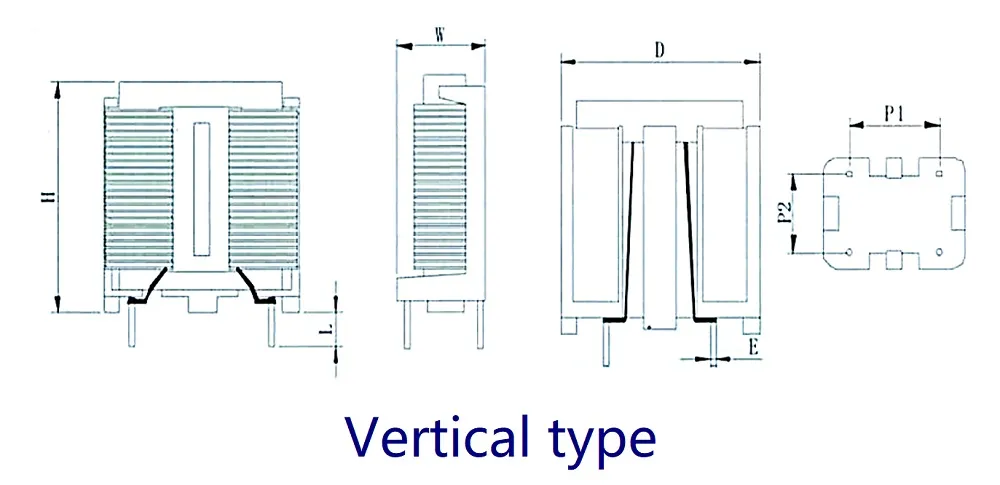

    Especificaciones generales del producto:
    Especificación Inductividad
    En el caso de las
    1KHZ 0,25V    		 Dimensiones (mm MAX) Corriente (A) Potencia (W)
    No D H. - ¿ Qué? - ¿ Por qué? 1#Base 2# Base Se trata de: Se trata de:
    Número de identificación 1 Número de identificación Número de identificación 1 Número de identificación
    SQ1515V15 >15 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
    SQ1515V20 >20 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515V25 >25 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515H15 >15 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
    SQ1515H20 >20 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1515H25 >25 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1615V15 >15 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
    SQ1615V20 >20 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615V25 >25 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615H15 >15 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
    SQ1615H20 >20 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1615H25 >25 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1918V12 >12 mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
    SQ1918V20 >20 mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
    SQ1918V30 >30 mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
    SQ1918H12 >12 mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
    SQ1918H20 >20 mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
    SQ1918H30 >30 mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
    SQ2418V12 >12 mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
    SQ2418V20 >20 mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
    SQ2418V30 >30 mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
    SQ2418H12 >12 mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
    SQ2418H20 >20 mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
    SQ2418H30 >30 mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
    SQ2724V07 >7 mH 18 30 38 4 0.8 4 pines - - 3.5 280
    SQ2724V15 >15 mH 18 30 38 4 0.8 4 pines - - 2.5 280
    SQ2724V20 >20 mH 18 30 38 4 0.8 4 pines - - 1.8 280
    SQ2724H07 >7 mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
    SQ2724H15 >15 mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
    SQ2724H20 >20 mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
    SQ2820V07 >7 mH 16 30 38 4 0.8 4 pines - - 2.0 300
    SQ2820V20 >20 mH 16 30 38 4 0.8 4 pines - - 2.5 300
    SQ2820V30 >30 mH 16 30 38 4 0.8 4 pines - - 5.0 300
    SQ2820H07 >7 mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
    SQ2820H20 >20 mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
    SQ2820H30 >30 mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
    SQ3126V081 >8 mH 22 34 38 4 0.9 18 16 - - 8.0 400
    SQ3126V082 >8 mH 22 34 38 4 0.9 18 16 - - 5.0 400
    SQ3126V10 >10 mH 22 34 38 4 0.9 18 16 - - 3.5 400
    SQ3126V25 >25 mH 22 34 38 4 0.9 18 16 - - 3 400
    SQ3126H081 >8 mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
    SQ3126H082 >8 mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
    SQ3126H10 >10 mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
    SQ3126H25 >25 mH 28 35 18 4 1.0 20 16.8 - - 3 400
    SQ4391V12 >12 mH - - - - - - - - - 7 600
    SQ4391H12 >12 mH 28 45 16 4 1.0 39 21 - - 7 600
    * Se puede hacer a medida.

    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano

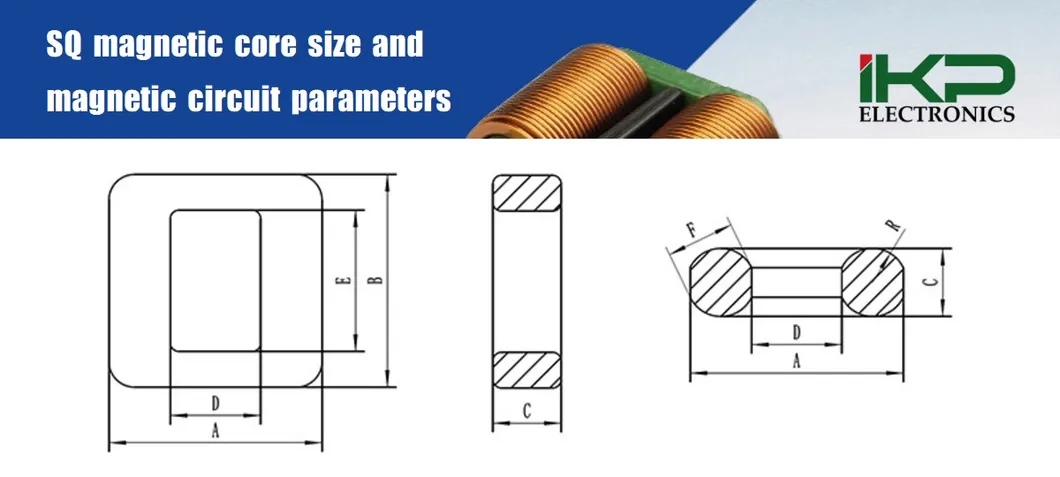

    Tamaño del núcleo magnético SQ y parámetros del circuito magnético:
    Especificación del núcleo magnético Tamaño del núcleo magnético (después de la pulverización) Parámetros de la ruta magnética
    A. No B. El trabajo C. Las D - ¿ Por qué? F: el precio R Se trata de: Se trata de una muestra de las características de los productos. Ve(mm3) C1 ((mm-1)
    SQ12.5 por 12.5 por 4.8 12.8 ± 0.4 12.8 ± 0.4 5.2 ± 0.3 5.2 ± 0.3 8 ± 0.3 4.8 2.13 42.79 13.53 579.12 3.16
    SQ13 × 17,5 × 5 13.4 ± 0.4 17.9 ± 0.4 5.4 ± 0.3 4.2 ± 0.3 12.9 ± 0.3 5.1 2.45 51.44 15.26 784.82 3.37
    SQ13.5 × 21.6 × 5 13.9 ± 0.4 22 ± 0.4 5.3 ± 0.3 4.1 ± 0.3 15.6 ± 0.3 5.3 2.7 55.60 15.90 874.50 3.50
    SQ15 × 15 × 5 15.5 ± 0.4 15.5 ± 0.4 5.3 ± 0.3 5.8 ± 0.3 10.9 ± 0.3 5.3 2.65 48.98 14.48 709.22 3.38
    SQ15.5 × 18.6 × 5 16 ± 0.4 19 ± 0.4 6.3 ± 0.3 4.5 ± 0.3 13.8 ± 0.3 6.5 3.4 53.20 15.34 816.09 3.47
    SQ16.3 × 15.5 × 6 16.6 ± 0.4 15.8 ± 0.4 6 ± 0.3 5.2 ± 0.3 10.5 ± 0.3 6.3 3.3 49.97 20.85 1041.86 2.40
    SQ17 × 20,6 × 6 17.3 ± 0.5 20.9 ± 0.5 6.3 ± 0.3 5.7 ± 0.3 14 ± 0.4 6.3 3.15 64.39 25.23 1624.80 2.55
    SQ17.5 × 24 × 6 17.8 ± 0.5 24.5 ± 0.5 6.3 ± 0.3 6.2 ± 0.3 18.9 ± 0.4 6.3 3.15 68.80 22.22 1529.08 3.10
    SQ18.3 × 19.5 × 6 18.6 ± 0.5 19.8 ± 0.5 6.3 ± 0.3 7.2 ± 0.3 13.3 ± 0.3 6.3 3.3 64.11 23.62 1514.10 2.71
    SQ18.3 × 20.8 × 6 18.6 ± 0.5 20.9 ± 0.5 6.3 ± 0.3 7.4 ± 0.3 14.5 ± 0.4 6.3 2.9 65.86 23.46 1545.21 2.81
    SQ18.6 por 15.6 por 6.8 19 ± 0.4 16 ± 0.4 6.6 ± 0.3 6.0 ± 0.3 13 ± 0.3 7 3.55 51.26 22.65 1161.11 2.26
    SQ20 por 22,5 por 6.8 20 ± 0.5 22.8 ± 0.5 6.6 ± 0.3 7.4 ± 0.3 15.2 ± 0.4 6.9 3.6 72.10 30.20 2177.01 2.39
    SQ20 por 29 por 6.3 20.3 ± 0.5 29.3 ± 0.5 6.6 ± 0.3 7.7 ± 0.3 22.2 ± 0.4 7 3.55 83.90 31.46 2639.81 2.67
    SQ26 × 31 × 9 26.3 ± 0.5 31.8 ± 0.6 9.3 ± 0.4 9.7 ± 0.4 22.7 ± 0.4 9.3 4.65 96.56 54.21 5234.96 1.78

    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano

    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano



    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
    Inductores de filtro de bobina de estrangulamiento de modo común de núcleo de ferrita cuadrada con alambre de cobre plano
