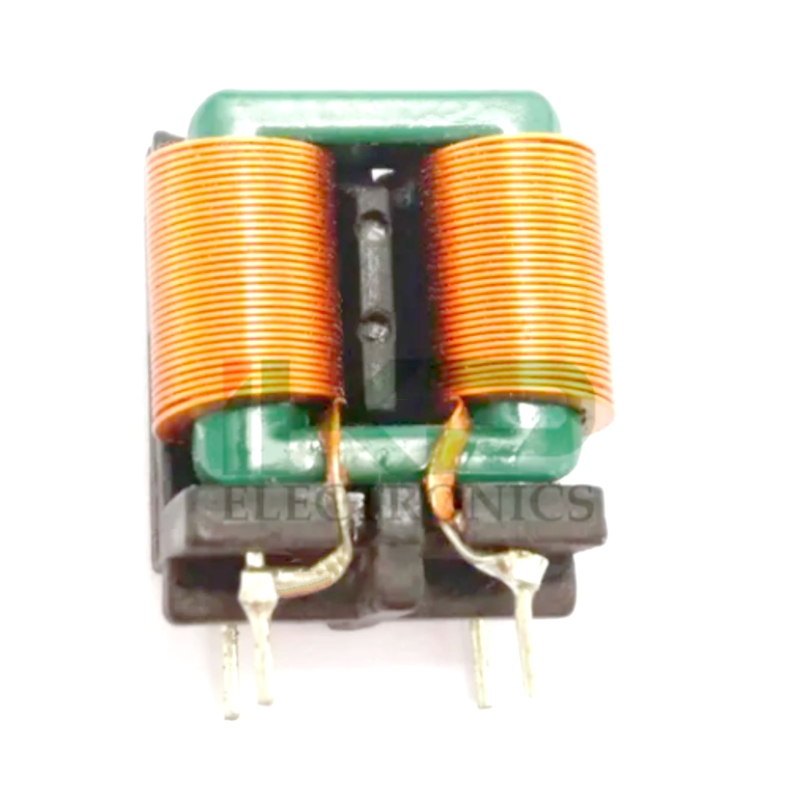

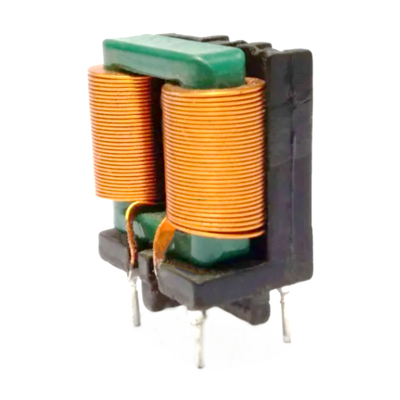

Name: Inductores de modo común de línea plana de tipo Sq/UC3325
Brand: IKP Electronics Co., Ltd.
SKU: Se trata de una serie de vehículos de la serie IKP-LF-CMC-SQ3325.
Price: 0.16 USD
Availability: InStock

Inicio Productos Choques de modo común

Inductores de modo común de línea plana de tipo Sq/UC3325

Sq/UC3325 Type Flat Line Common Mode Inductors

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	IKP
Certificación:	CE/UL/REACH/ROHS
Número de modelo:	Se trata de una serie de vehículos de la serie IKP-LF-CMC-SQ3325.

Pago y Envío Términos:

Cantidad de orden mínima:	1000
Precio:	0.16-0.22
Detalles de empaquetado:	cartón
Tiempo de entrega:	10 a 15 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	100,000/semana

Contactar ahora

Descripción detallada del producto

Información básica.

Modelo no.

Se trata de una serie de vehículos de la serie IKP-LF-CMC-SQ3325.

Frecuencia de trabajo

Frecuencia alta

Estructura del enrollamiento

Enrollamiento vertical de alambre plano

Naturaleza de la operación

Cubo de estrangulamiento

Estructura del magnetizador

Cubo de ferrita

Ámbito de aplicación

EMI/EMC

Forma del embalaje

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Marca del producto

¿Qué es eso?

Valor del inductor

Inductor variable

Paquete de transporte

Cartón y bandeja

Especificación

Serie SQ3325

Marca registrada

El PIB

Origen

China.

Código del SH

85045000

Capacidad de producción

10000 piezas/día

Descripción del producto

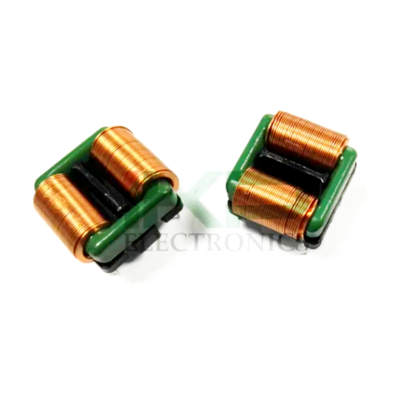

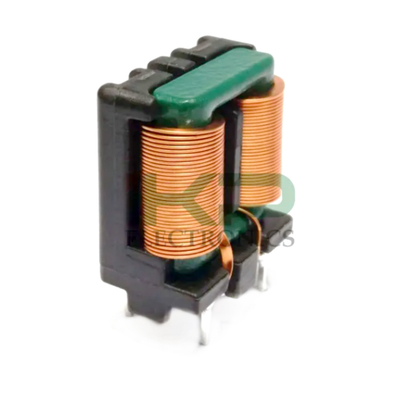

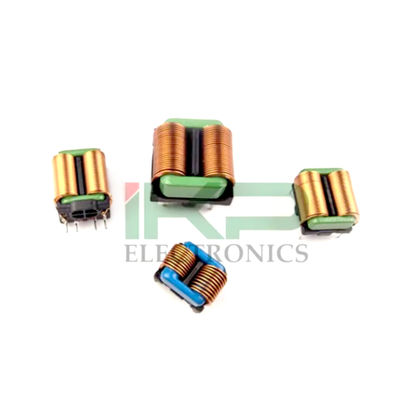

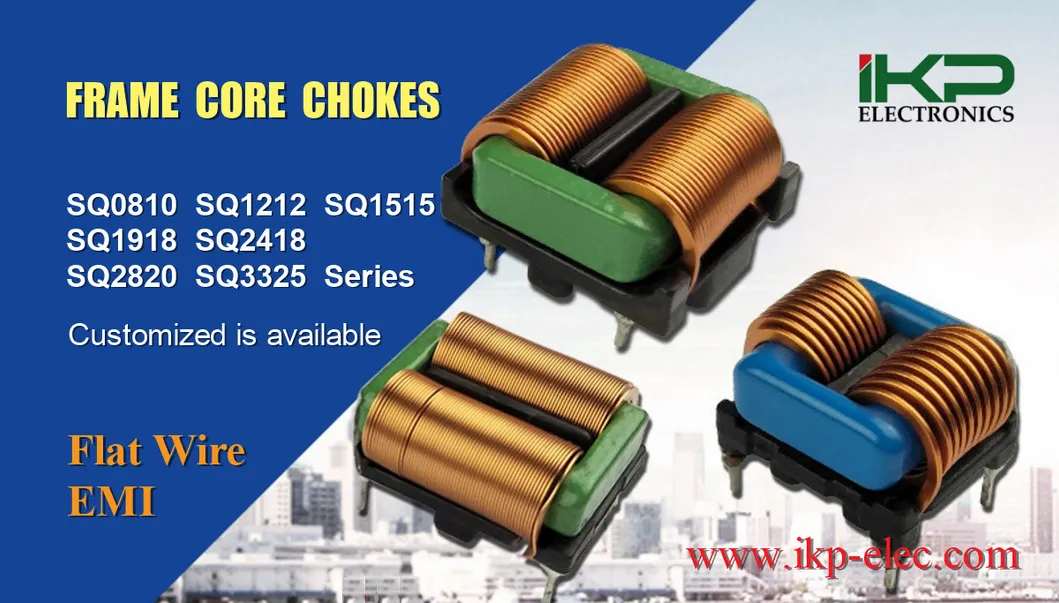

Inductores de modo común de línea plana de tipo Sq/UC3325

Características del producto:
*Proceso de enrollamiento de alambre plano grande
*Pequeño volumen, gran corriente
* La densidad de corriente unitaria es 1,3 veces o más del alambre redondo de cobre
*Baja resistencia de CC, pequeña capacidad distribuida
*Fácil de disipar
*Excelente efecto EMI y estabilidad
*Producido por una máquina totalmente automática, de alta eficiencia y calidad estable
*Buena resistencia al aislamiento y larga vida útil
*Vertical o horizontal, personalizado está disponible

Parámetros eléctricos:
* Especificaciones de alambre plano: anchura 1,0-2,0 mm, grosor 0,1-0,5 mm
*Voltaje nominal ((v): 85 a 265 AC, 50/60Hz
* Relación de vueltas: N1:N2=1:1
*Resistencia al aislamiento: 100 mΩ MIN a 500DC
*Respuesta de frecuencia de ensayo: 10 kHz 100 mV
*Rango de temperatura de funcionamiento: -40oChasta + 150oC
*Aumento de la temperatura: 50oCSe trata de:
* Se utiliza para absorber señales de interferencia de modo común de 9-30MHz
* Se utiliza para absorber señales de modo común y señales de modo diferencial en la banda de 9-30MHz

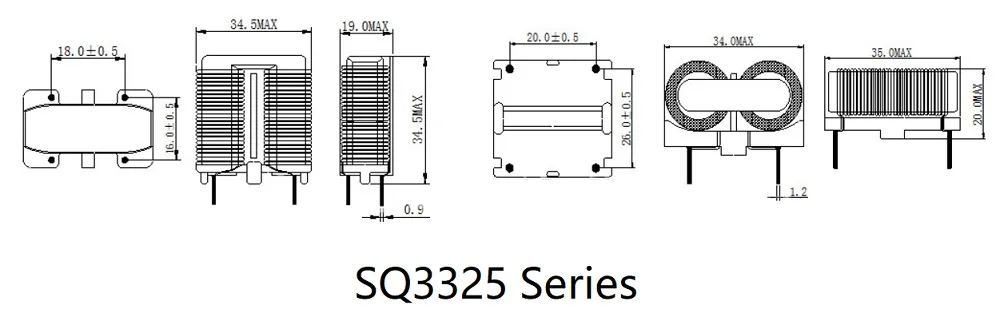

Inductores de modo común de línea plana de tipo Sq/UC3325

Especificaciones generales del producto:

Especificación	Inductividad En el caso de las 1KHZ 0,25V	Dimensiones (mm MAX)									Corriente (A)	Potencia (W)
		No	D	H.	- ¿ Qué?	- ¿ Por qué?	1#Base		2# Base		Se trata de:	Se trata de:
		No	D	H.	- ¿ Qué?	- ¿ Por qué?	Número de identificación 1	Número de identificación	Número de identificación 1	Número de identificación	Se trata de:	Se trata de:
SQ1515V15	>15 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12 mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30 mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12 mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30 mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12 mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30 mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12 mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30 mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7 mH	18	30	38	4	0.8	4 pines		-	-	3.5	280
SQ2724V15	>15 mH	18	30	38	4	0.8	4 pines		-	-	2.5	280
SQ2724V20	>20 mH	18	30	38	4	0.8	4 pines		-	-	1.8	280
SQ2724H07	>7 mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7 mH	16	30	38	4	0.8	4 pines		-	-	2.0	300
SQ2820V20	>20 mH	16	30	38	4	0.8	4 pines		-	-	2.5	300
SQ2820V30	>30 mH	16	30	38	4	0.8	4 pines		-	-	5.0	300
SQ2820H07	>7 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30 mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3325V081	>8 mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3325V082	>8 mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3325V10	>10 mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3325V25	>25 mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8 mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8 mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10 mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12 mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12 mH	28	45	16	4	1.0	39	21	-	-	7	600

* Se puede hacer a medida.

Inductores de modo común de línea plana de tipo Sq/UC3325

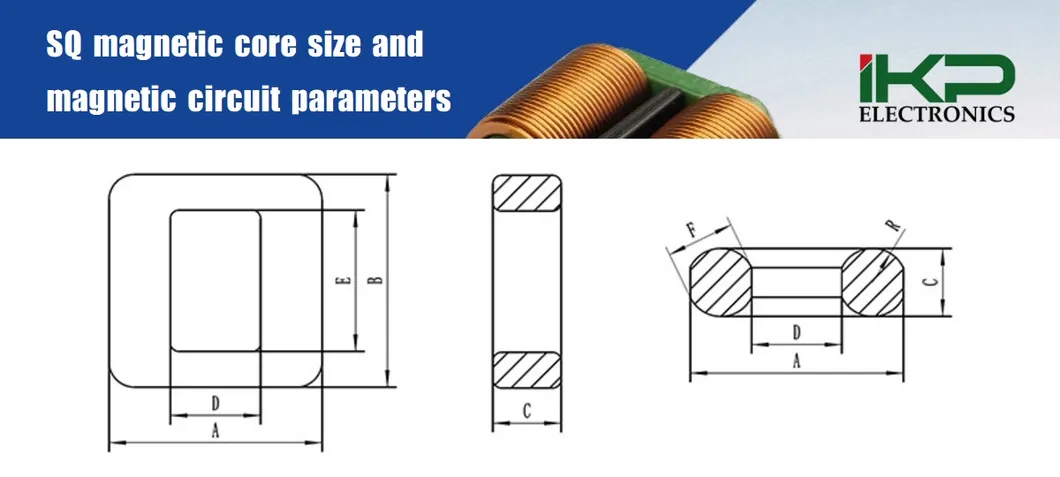

Tamaño del núcleo magnético SQ y parámetros del circuito magnético:

Especificación del núcleo magnético	Tamaño del núcleo magnético (después de la pulverización)							Parámetros de la ruta magnética
Especificación del núcleo magnético	A. No	B. El trabajo	C. Las	D	- ¿ Por qué?	F: el precio	R	Se trata de:	Se trata de una muestra de las características de los productos.	Ve(mm3)	C1 ((mm-1)
SQ12.5 por 12.5 por 4.8	12.8 ± 0.4	12.8 ± 0.4	5.2 ± 0.3	5.2 ± 0.3	8 ± 0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17,5 × 5	13.4 ± 0.4	17.9 ± 0.4	5.4 ± 0.3	4.2 ± 0.3	12.9 ± 0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	13.9 ± 0.4	22 ± 0.4	5.3 ± 0.3	4.1 ± 0.3	15.6 ± 0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	15.5 ± 0.4	15.5 ± 0.4	5.3 ± 0.3	5.8 ± 0.3	10.9 ± 0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16 ± 0.4	19 ± 0.4	6.3 ± 0.3	4.5 ± 0.3	13.8 ± 0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	16.6 ± 0.4	15.8 ± 0.4	6 ± 0.3	5.2 ± 0.3	10.5 ± 0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20,6 × 6	17.3 ± 0.5	20.9 ± 0.5	6.3 ± 0.3	5.7 ± 0.3	14 ± 0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	17.8 ± 0.5	24.5 ± 0.5	6.3 ± 0.3	6.2 ± 0.3	18.9 ± 0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	18.6 ± 0.5	19.8 ± 0.5	6.3 ± 0.3	7.2 ± 0.3	13.3 ± 0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	18.6 ± 0.5	20.9 ± 0.5	6.3 ± 0.3	7.4 ± 0.3	14.5 ± 0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 por 15.6 por 6.8	19 ± 0.4	16 ± 0.4	6.6 ± 0.3	6.0 ± 0.3	13 ± 0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 por 22,5 por 6.8	20 ± 0.5	22.8 ± 0.5	6.6 ± 0.3	7.4 ± 0.3	15.2 ± 0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20 por 29 por 6.3	20.3 ± 0.5	29.3 ± 0.5	6.6 ± 0.3	7.7 ± 0.3	22.2 ± 0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26 × 31 × 9	26.3 ± 0.5	31.8 ± 0.6	9.3 ± 0.4	9.7 ± 0.4	22.7 ± 0.4	9.3	4.65	96.56	54.21	5234.96	1.78
