| Lugar de origen: | China. |
| Nombre de la marca: | IKP |
| Certificación: | CE/UL/REACH/ROHS |

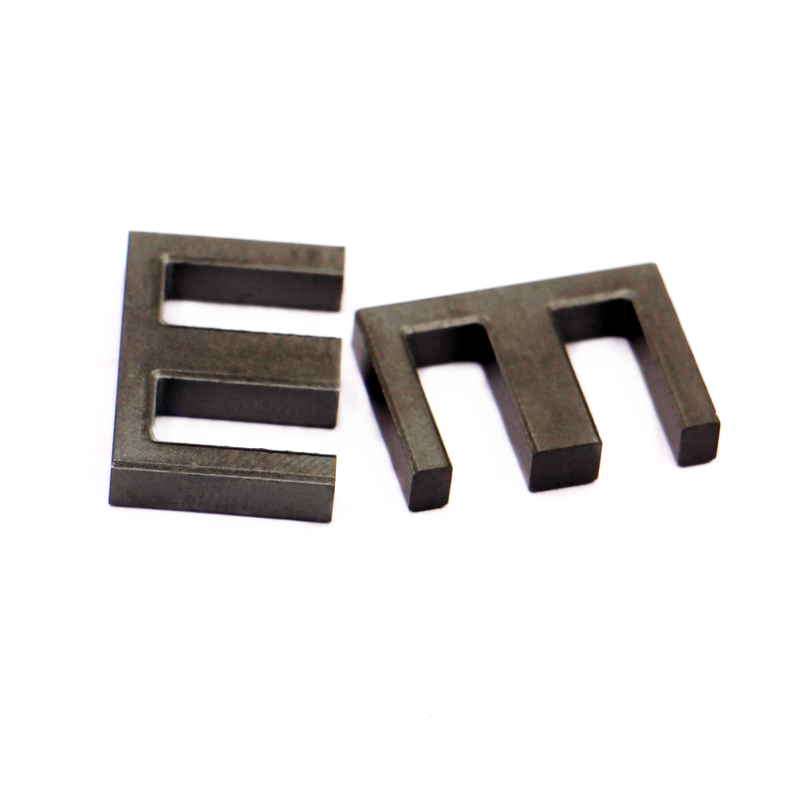

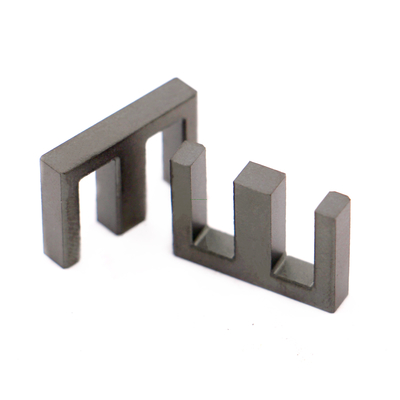

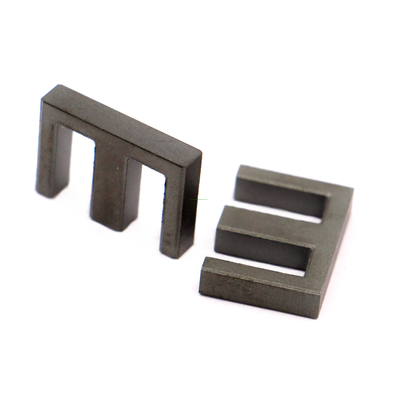

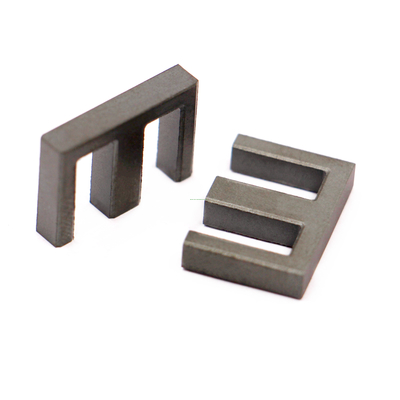

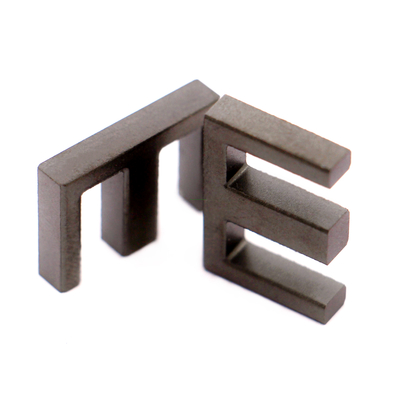

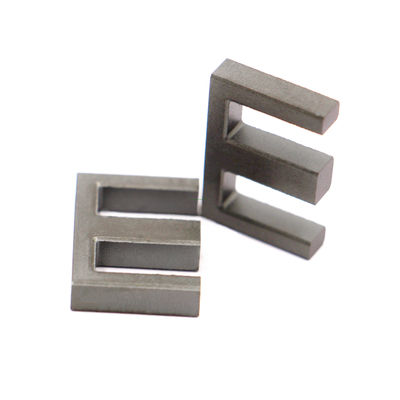

| Número de modelo: | EE25/10/7 |
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | 0.008-0.2 |
| Detalles de empaquetado: | cartón |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 100,000/semana |
| El tipo | Dimensión ((mm) | ||||||
| A. No | B. El trabajo | C. Las | Dmin | Emín | F: el precio | - ¿ Qué? | |
| EE19/8/5 | 19.3±0.3 | 8.15±0.1 | 4.78± 01 | 5.5 | 13.9 | 4.78± 01 | 2.4 |
| EE25/10/7 | 25.4± 04 | 9.53±0.15 | 6.35± 01 | 6.2 | 18.8 | 6.35± 01 | 3.2 |
| EE30/15/7 | 30.05± 045 | 15.0± 02 | 7.06± 01 | 9.7 | 19.5 | 6.96± 01 | 5.1 |
| EE35/14/9 | 34.5± 05 | 14.1± 02 | 9.35± 015 | 9.6 | 25.3 | 9.3± 015 | 4.4 |
| EE41/17/13 Las demás | 40.9± 06 | 16.5± 025 | 12.5± 02 | 10.4 | 28.3 | 12.5± 02 | 6 |
| EE43/21/11 | 42.85± 065 | 21.1± 03 | 10.8± 025 | 15 | 30.4 | 11.9± 02 | 5.9 |
| EE43/21/15 | 42.85± 065 | 21.1± 03 | 15.4± 025 | 15 | 30.4 | 11.9± 02 | 5.9 |
| EE43/21/20 | 42.85± 065 | 21.1± 03 | 20.0± 03 | 15 | 30.4 | 11.9± 02 | 5.9 |
| EE55/28/21 | 54.9± 08 | 27.6± 04 | 20.6± 04 | 18.5 | 37.5 | 16.8± 025 | 8.4 |
| EE55/28/25 | 54.9± 08 | 27.6± 04 | 24.6± 04 | 18.5 | 37.5 | 16.8± 025 | 8.4 |
| EE 65/33/27 | 65.1± 10 | 32.5± 05 | 27.0± 04 | 22.2 | 44.2 | 19.7± 03 | 10 |
| EE72/28/19 | 72.4± 11 | 27.9± 04 | 19.0± 01 | 17.8 | 52.6 | 19.1± 03 | 9.6 |
| EE80/38/20 | 80.0± 12 | 38.1± 06 | 19.85± 025 | 28.1 | 59.3 | 19.8± 03 | 9.9 |
| EE80/45/20 | 80.0± 12 | 45.1± 07 | 19.85± 025 | 34.7 | 59.3 | 19.8± 03 | 9.9 |
| EE130/38/40 | 130.3± 2.0 | 32.5± 05 | 54.0± 08 | 22 | 108.4 | 20.0± 03 | 10 |
| EE160/38/40 | 160.0± 2.5 | 39.6± 06 | 39.6± 06 | 28.1 | 138.2 | 19.8± 03 | 9.9 |
AL Valor y parámetros efectivos de los núcleos electrónicos
| El tipo |
C. Las1 mm-1 |
C. Las2 mm-3 |
El número de unidades de producción2) |
El En el caso de los |
Aé En el caso de los2 |
Ve En el caso de los3 |
|||
| 26 | 40 | 60 | 90 | ||||||
| EE19/8/5 | 1.6674 | 7.1663E-02 también | 26 | 35 | 48 | 69 | 38.8 | 23.3 | 903 |
| EE25/10/7 | 1.1596 | 2.8326E-02 | 39 | 52 | 70 | 100 | 47.5 | 40.9 | 1940 |
| EE30/15/7 | 1.0455 | 1.7028E-02 | 33 | 46 | 71 | 106 | 64.2 | 61.4 | 3940 |
| EE35/14/9 | 0.8166 | 9.7295E-03 | 56 | 75 | 102 | 146 | 68.5 | 83.9 | 5750 |
| EE41/17/13 Las demás | 0.5010 | 3.2781E-03. | 88 | 119 | 163 | 234 | 76.6 | 153 | 11700 |
| EE43/21/11 | 0.7602 | 5.9276E-03 | 56 | 76 | 105 | 151 | 97.5 | 128 | 12500 |
| EE43/21/15 | 0.5331 | 2.9153E-03 | 80 | 108 | 150 | 217 | 97.5 | 183 | 17800 |
| EE43/21/20 | 0.4105 | 1.7285E-03 | 104 | 140 | 194 | 281 | 97.5 | 237 | 23200 |
| EE55/28/21 | 0.3453 | 9.7659E-04 y sus derivados | 116 | 157 | 219 | 328 | 122 | 354 | 43200 |
| EE55/28/25 | 0.2891 | 1.7285E-04 | 138 | 187 | 261 | 391 | 122 | 422 | 51500 |
| EE 65/33/27 | 0.2679 | 6.8482E-04 y sus derivados | 162 | 230 | 300 | - | 145 | 541 | 78500 |
| EE72/28/19 | 0.3667 | 9.9259E-04 | 130 | 173 | 235 | - | 135 | 369 | 50000 |
| EE80/38/20 | 0.4658 | 1.1845E-03 también | 103 | 145 | 190 | - | 183 | 393 | 72000 |
| EE80/45/20 | 0.5293 | 1.3333E-03. | 91 | 113 | 170 | - | 210 | 397 | 83400 |
| EE130/33/54 | 0.1885 | 1.7046E-04 también | 254 | - | - | - | 208 | 1110 | 231000000 |
| EE160/38/40 | 0.3325 | 4.2191E-04 y sus derivados | 180 | - | - | - | 262 | 788 | 207000 |
Ventajas:
Buenas características de alta frecuencia: Puede mantener bajas pérdidas en un entorno de alta frecuencia, por lo que es adecuado para circuitos de alta frecuencia como el cambio de fuentes de alimentación.
Alta permeabilidad: Tiene una alta permeabilidad, que puede recoger y guiar eficazmente el campo magnético, mejorando la eficiencia de la conversión electromagnética.
Baja pérdida: Tiene bajas pérdidas bajo un campo magnético alternado, lo que puede reducir el consumo de energía y mejorar la eficiencia del equipo.
Buena estabilidad a la temperatura: Su rendimiento se mantiene estable a diferentes temperaturas, y no es propenso a cambios en las propiedades magnéticas.
Alta fiabilidad: Tiene buena resistencia mecánica y resistencia a la corrosión, lo que permite un funcionamiento estable a largo plazo.
Buena maquinarización: Es fácil de mecanizar en varias formas y tamaños, facilitando la fabricación y la aplicación.
Los campos de aplicación:
Campo de energía:Se utiliza en fuentes de alimentación ininterrumpidas, inversores fotovoltaicos, sistemas de almacenamiento de energía, etc., como núcleo de inductores o transformadores, desempeñando funciones de filtrado, almacenamiento de energía,Paso arriba y paso abajo, etc.
Campo de comunicación:En equipos de comunicación como los intercambios y routers controlados por programa, se utiliza para la transmisión y filtración de señales para garantizar la estabilidad y fiabilidad de la comunicación.
Campo de control industrial:En los sistemas de control de automatización industrial, se utiliza para el control del motor, el procesamiento de señales de sensores, etc., para lograr un control preciso del equipo.
Campo de los vehículos de nueva energía: Como elemento inductor en vehículos de nueva energía, se utiliza en sistemas de gestión de energía, sistemas de accionamiento de motores, etc., para mejorar la eficiencia de utilización de energía y el rendimiento de los vehículos.
El campo de los equipos médicos: En algunos equipos médicos, como las máquinas de ECG e instrumentos de resonancia magnética nuclear, se utiliza para el procesamiento y detección de señales para garantizar la precisión y seguridad del equipo.
