| Lugar de origen: | China. |
| Nombre de la marca: | IKP |
| Certificación: | CE/UL/REACH/ROHS |
| Número de modelo: | U60*13.2*15 |
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | 0.008-0.18 |
| Detalles de empaquetado: | cartón |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 100,000/semana |
Ventajas:
Alta permeabilidad magnética: Los núcleos de potencia MnZn en forma de U suelen mostrar una alta permeabilidad magnética, lo que ayuda a mejorar la eficiencia y el rendimiento de los dispositivos.
Baja pérdida: En condiciones de funcionamiento de alta frecuencia y alta densidad de flujo, los núcleos de potencia MnZn en forma de U tienen menores pérdidas de potencia, lo que contribuye a reducir los costes operativos del equipo.
Buena estabilidad: Los núcleos de potencia MnZn en forma de U muestran una excelente estabilidad a temperatura y estabilidad temporal, manteniendo un rendimiento constante en diversas condiciones ambientales.
Alta resistencia: Su resistividad es significativamente superior a la de los materiales magnéticos metálicos, suprimiendo la generación de corrientes de remolino en los circuitos,que los hace más adecuados para aplicaciones de alta frecuencia.
Fuerza mecánica: El diseño en forma de U confiere un cierto grado de resistencia mecánica al núcleo, facilitando su instalación y uso.
Bajo coste de fabricación: El uso de procesos cerámicos permite la fácil fabricación en varias formas y tamaños de anillos y núcleos magnéticos, con costes de fabricación relativamente bajos.
Áreas de aplicación:
Transformadores de alimentación por conmutación: Debido a sus bajas pérdidas y altas características de permeabilidad magnética, los núcleos de potencia MnZn en forma de U se utilizan ampliamente en transformadores de alimentación de conmutación para mejorar la eficiencia de conversión de energía.
Filtros de energía: En los filtros de potencia, los núcleos de potencia MnZn en forma de U suprimen eficazmente el ruido de alta frecuencia, mejorando la estabilidad de la potencia de salida.
Inductores: debido a su alta permeabilidad magnética y características de baja pérdida, los núcleos de potencia MnZn en forma de U también se utilizan comúnmente en la fabricación de inductores,ampliamente utilizado en dispositivos electrónicos para funciones tales como filtrado, almacenamiento de energía, y más.
Equipo electrónico: Los núcleos de alimentación MnZn en forma de U se utilizan en los convertidores de potencia y en los adaptadores de alimentación externos de dispositivos como las pantallas LCD y las pantallas PDP,para mejorar la eficiencia de conversión de potencia y el rendimiento del dispositivo.

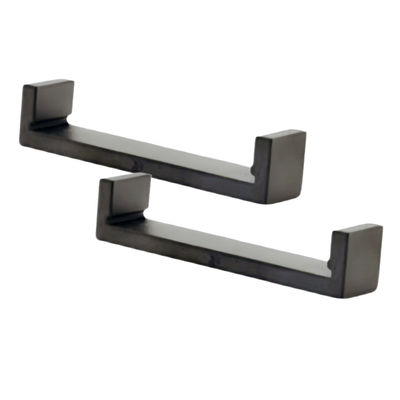

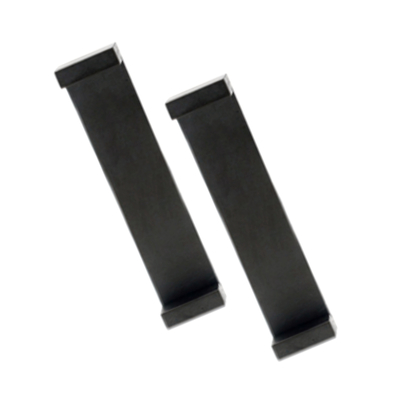

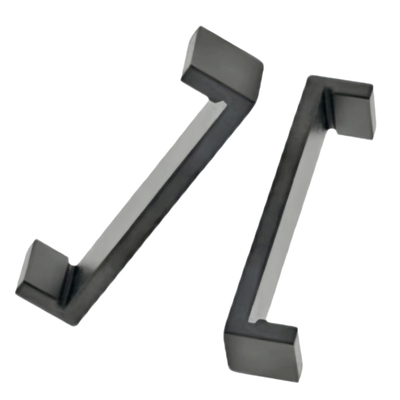

Fig. 1 Fig. 2 Fig.3

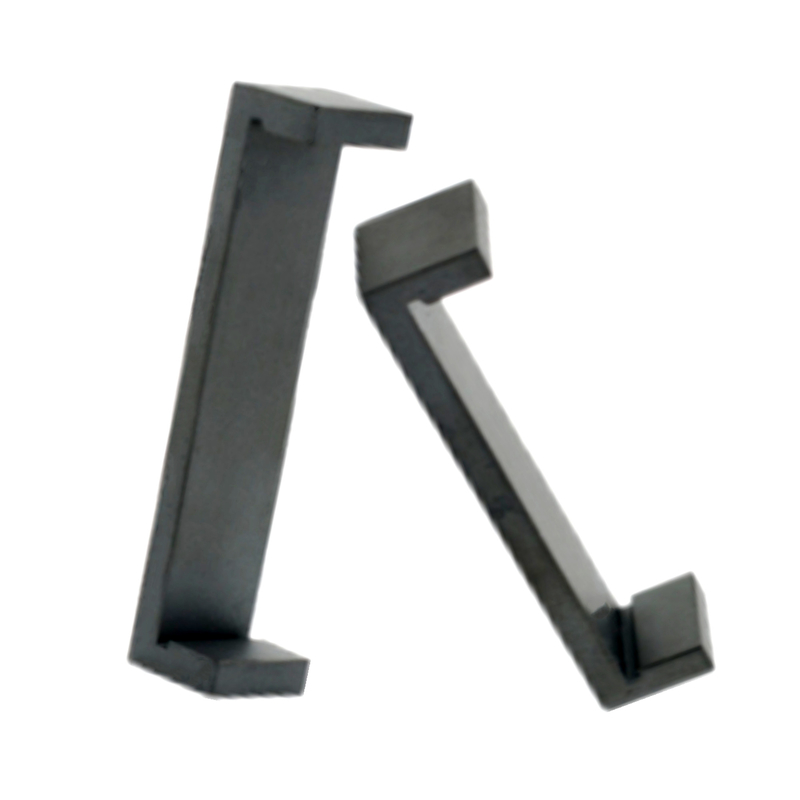

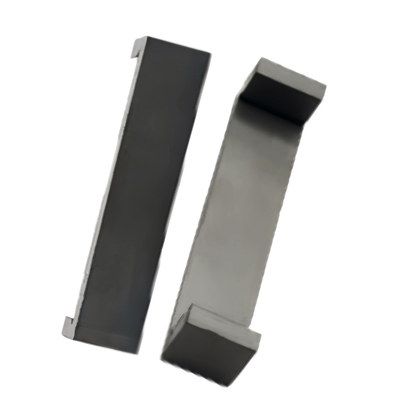

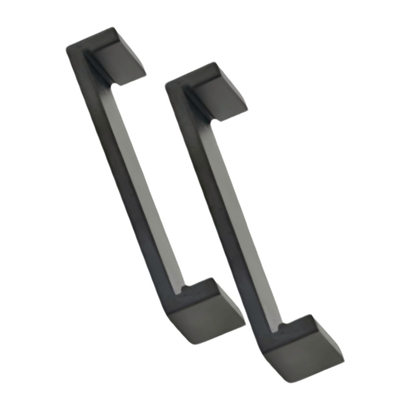

Fig. 4 Fig. 5 Fig.6
| Especificación | Figura | Dimensión ((mm) | Resistencia a la compresión (N) | Valor de Q | El coeficiente de inducción AL ((nH/N2) | Peso | |||||||
| A. No | B. El trabajo | C. Las | D | D1 | - ¿ Por qué? | H. | BP40/PC95: el contenido de la sustancia | (gramos/pareja) | |||||
| U40.5 × 15 × 13 | 1 | 40.1 ± 0.4 | 15 ± 0.2 | 13 ± 0.2 | 4.5 ± 0.2 | / | / | 5 ± 0.2 | ≥ 160 | ≥ 1.1 | ≥ 500 | 18.2 | |
| U48.4 por 13.2 por 14.8 | 1 | 48.4 ± 0.5 | 14.8 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | / | ≥ 160 | ≥ 1.5 | ≥ 600 | 19.9 | |
| U55,5 × 13,2 × 16 | 1 | 55.5 ± 0.5 | 16 ± 0.3 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | / | ≥ 160 | ≥ 1.6 | ≥ 690 | 22.7 | |
| U60 × 13,2 × 15 | 2 | 60 ± 0.5 | 15 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | 4.5 ± 0.2 | ≥ 160 | ≥ 1.8 | ≥ 700 | 23 | |
| U60.5 por 12.5 por 19.3 | 2 | 60.5 ± 0.7 | 19.3 ± 0.2 | 12.5 ± 0.2 | 4.5 ± 0.2 | / | / | 5 ± 0.2 | ≥ 200 | > 1.2 | > 720 | 25.4 | |
| U60.5 por 13.0 por 15.4 | 2 | 60.5 ± 0.5 | 15.4 ± 0.15 | 13 ± 0.2 | 4.5 ± 0.2 | 5.3 ± 0.1 | ≥ 200 | > 1.85 | > 710 | 25.5 | |||
| U63.8 × 15 × 16 | 3 | 63.6 ± 0.4 | 16 ± 0.2 | 14.9 ± 0.2 | / | / | 52.5 minutos | 5.3 ± 0.2 | ≥ 200 | ≥ 2 | ≥ 790 | 31.9 | |
| U73 × 13,2 × 14 | 2 | 73 ± 0.7 | 14 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.1 | 4.5 ± 0.1 | ≥ 160 | ≥ 1.5 | ≥ 720 | 25.8 | |||
| U78.2 por 13.2 por 14.8 | 1 | 78.2 ± 0.5 | 14.8 ± 0.2 | 13.2 ± 0.2 | 4.5 ± 0.2 | / | / | / | ≥ 160 | ≥ 1.8 | ≥ 800 | 28.3 | |
| U78.2 por 18.8 por 12.5 | 5 | 78.2 ± 0.7 | 18.8 ± 0.3 | 12.5 ± 0.2 | 4.9 ± 0.2 | 4.5 ± 0.2 | / | 6 ± 0.1 | ≥ 200 | ≥ 1.9 | ≥ 860 | 31.2 | |
| U78 x 9.0 x 18.0 | 1 | 78 ± 0.7 | 9 ± 0.3 | 18 ± 0.3 | 5 ± 0.2 | / | / | 4.5 ± 0.2 | ≥ 160 | ≥ 1.8 | ≥ 800 | 25.8 | |
| U78.3 × 24 × 14 | 6 | 78.3 ± 0.4 | 24 ± 0.3 | 14 ± 0.3 | 10 ± 0.25 | / | 67.3 ± 0.4 | 10 ± 0.25 | / | / | / | 74.5 | |
| U79.1 por 16.0 por 4.5 | 4 | 79.1 ± 0.6 | 16 ± 0.2 | / | 5.8 ± 0.2 | 4.5 ± 0.2 | / | 4.5 ± 0.2 | ≥ 160 | ≥ 2 años5 | ≥ 950 | 45 | |
| U92*22*10 | 1 | 92 ± 1 | 22 ± 0.3 | 10 ± 0.3 | 10 ± 0.3 | 10 ± 0.3 | / | / | / | / | / | 53.9 | |
Nota:
Las condiciones de ensayo para el valor AL son: 1KHz, 0,3V y 10T.
Lo anterior son las especificaciones estándar de nuestra empresa, y podemos diseñar de acuerdo con los requisitos especiales de los clientes.
