| Lugar de origen: | China. |
| Nombre de la marca: | IKP |
| Certificación: | CE/UL/REACH/ROHS |
| Número de modelo: | PC49*1.15 |
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | 0.01-0.2 |
| Detalles de empaquetado: | cartón |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 100,000/semana |
Alta permeabilidad magnética: Los núcleos de potencia de tipo CP Mn-Zn suelen tener una alta permeabilidad magnética, lo que les permite conducir líneas de fuerza magnética de manera más efectiva en circuitos electrónicos,mejora de la eficiencia de conversión electromagnética.
Baja pérdida: Estos núcleos presentan menores pérdidas de potencia en condiciones de funcionamiento de alta frecuencia y alta densidad de flujo, lo que ayuda a reducir las pérdidas de energía y mejorar la eficiencia general del equipo.
Características de buena temperatura: Los núcleos de potencia de tipo CP Mn-Zn mantienen propiedades magnéticas estables en un amplio rango de temperaturas, lo que es particularmente importante para los dispositivos electrónicos que operan en ambientes adversos.
Temperatura de Curie muy alta: La temperatura de Curie es un parámetro importante para los materiales magnéticos, y los núcleos de potencia de tipo CP Mn-Zn suelen tener una temperatura de Curie alta,lo que significa que conservan un buen rendimiento magnético a temperaturas elevadas.
Cambiar las fuentes de alimentación: Debido a su alta permeabilidad magnética, baja pérdida y buenas características de temperatura, los núcleos de potencia de tipo CP Mn-Zn se utilizan ampliamente en transformadores de alimentación, estrangulamientos,y otros campos de conversión de potencia.
Equipo de iluminación: En los equipos de iluminación, como los controladores LED, los núcleos de potencia de tipo CP Mn-Zn proporcionan una salida de corriente estable, lo que garantiza una iluminación normal de las lámparas.
Electrónica automotriz: Con el continuo aumento del grado de electrificación del automóvil, la aplicación de núcleos de potencia de tipo CP Mn-Zn en la electrónica del automóvil se está volviendo más generalizada.incluidos los cargadores a bordo, sistemas de navegación, etc.
Equipo de comunicación: en equipos de comunicación como los teléfonos móviles y las estaciones base,Los núcleos de potencia de tipo CP Mn-Zn se utilizan en componentes clave como inductores de filtros y coincidencia de antenas para mejorar la calidad de transmisión de la señal.

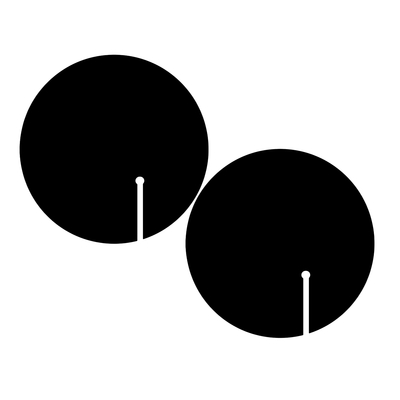

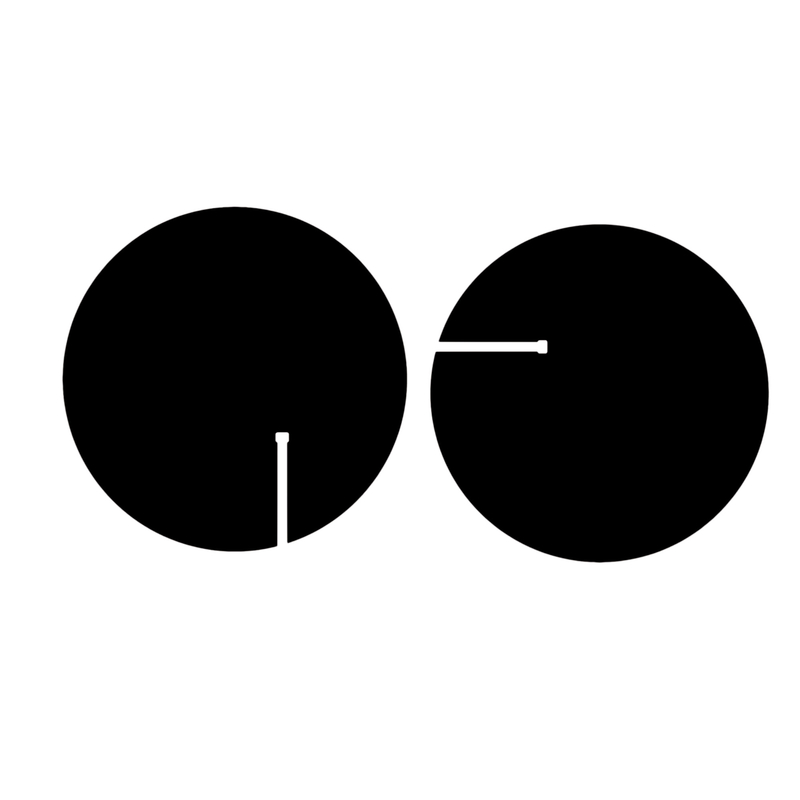

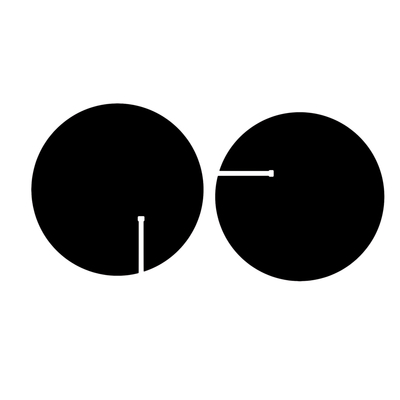

Fig. 1 Fig. 2 Fig.3
Fig. 4 Fig. 5 Fig.6
| Especificación | Figura | Dimensión ((mm) | BP95 | Peso | |||||||||||
| A. No | A1 | B. El trabajo | C. Las | C1 | C2 | D | D1 | D2 | F: el precio | G. | Inductores | - ¿ Qué? | (gramos/pareja) | ||
| CP47*2.4 | 1 | 47.0 ± 0.4 | 45 ± 0.4 | 2.4 ± 0.1 | 13.10Referencia | 11.66 ± 0.3 | 10.80Referencia | 3.2 ± 0.15 | 2.0 ± 0.15 | 3.0Ref | 1.0 ± 0.15 | 0.85Referencia | 60,30 ± 8% | 135 ± 25% | 21.80 |
| CP49*0.85 | 2 | 49.0 ± 0.5 | - ¿ Qué? | 0.85 ± 0.05 | 9.89 ± 0.2 | - ¿ Qué? | - ¿ Qué? | 2.5 ± 0.20 | 1.875 ± 0.125 | 5.26 ± 0.2 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 13.60 |
| CP49*1.15 | 2 | 49.0 ± 0.5 | - ¿ Qué? | 1.15 ± 0.05 | 9.89 ± 0.2 | - ¿ Qué? | - ¿ Qué? | 2.5 ± 0.20 | 1.875 ± 0.125 | 5.26 ± 0.2 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 17.00 |
| CP49*22 | 2 | 49.0 ± 0.5 | - ¿ Qué? | 21 ± 0.5 | 9.89 ± 0.2 | - ¿ Qué? | - ¿ Qué? | 2.5 ± 0.20 | 1.875 ± 0.125 | 5.26 ± 0.2 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 17.00 |
| CP50*1.0 | 3 | 49.5 ± 0.5 | - ¿ Qué? | 1 ± 0.1 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 14.00 |
| CP50*30.0 | 3 | 49.5 ± 0.5 | - ¿ Qué? | 30 ± 0.5 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 14.00 |
| CP50 * 5,3 * 1.0 | 4 | 49.5 ± 0.5 | - ¿ Qué? | 1 ± 0.1 | 5.3 ± 0.3 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 14.00 |
| CP50*5.3*30.0 | 4 | 49.5 ± 0.5 | - ¿ Qué? | 30 ± 0.5 | 5.3 ± 0.3 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 14.00 |
| CP52 * 47 * 0.8 | 5 | 51.5 ± 0.5 | - ¿ Qué? | 0.8 ± 0.1 | 46.5 ± 0.5 | - ¿ Qué? | - ¿ Qué? | 43.4 ± 0.5 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 11.50 |
| CP52*47*30.0 | 5 | 51.5 ± 0.5 | - ¿ Qué? | 30 ± 0.5 | 46.5 ± 0.5 | - ¿ Qué? | - ¿ Qué? | 43.4 ± 0.5 | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 11.50 |
| CP50*48.5*5.3*30 | 6 | 49.5 ± 0.50 | 48.5 ± 0.5 | 30 ± 0.5 | 5.3 ± 0.3 | 4.95 ± 0.3 | 2.9 ± 0.3 | 14.7ref | 2.90 ± 0.3 | 2.70 ± 0.3 | - ¿ Qué? | 7.5 ± 0.3 | - ¿ Qué? | - ¿ Qué? | 14.00 |
Nota:
Las condiciones de ensayo para el valor AL son: 1KHz, 0,3V y 10T.
Lo anterior son las especificaciones estándar de nuestra empresa, y podemos diseñar de acuerdo con los requisitos especiales de los clientes.
