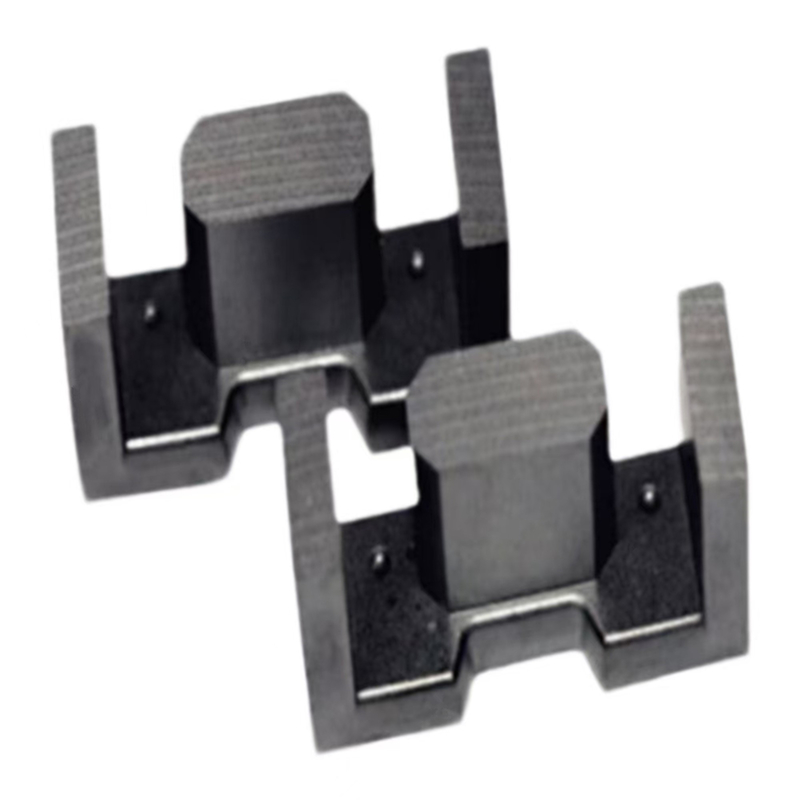

Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda

Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda

    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD16 Mn-Zn Soft Magnetic Power Ferrite Core

    Datos del producto:

    Lugar de origen: China.
    Nombre de la marca: IKP
    Certificación: CE/UL/REACH/ROHS
    Número de modelo: El EFD16

    Pago y Envío Términos:

    Cantidad de orden mínima: 1000
    Precio: 0.008-0.23
    Detalles de empaquetado: cartón
    Tiempo de entrega: 10 a 15 días
    Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
    Capacidad de la fuente: 100,000/semana
    Contactar ahora
    Descripción detallada del producto

    I. Ventajas

    1. Alta permeabilidad magnética

      • Los núcleos de ferrita de potencia de EFD Mn-Zn poseen una alta permeabilidad magnética, lo que mejora la eficiencia y el rendimiento de los dispositivos.su permeabilidad sigue siendo alta, reduciendo las pérdidas de energía y mejorando la eficiencia operativa.
      • La alta permeabilidad permite que el núcleo almacene más energía magnética en un volumen más pequeño, lo que facilita la miniaturización y el ligero peso de los dispositivos electrónicos.

    2. Baja pérdida

      • Estos núcleos presentan bajas pérdidas, manteniendo un buen rendimiento a altas frecuencias.características de baja pérdida mejoran la eficiencia y la estabilidad de la conversión, reduciendo el desperdicio de energía.
      • Una baja pérdida también significa una menor generación de calor en las mismas condiciones de funcionamiento, lo que mejora la fiabilidad y la vida útil del dispositivo.

    3. Buena estabilidad térmica

      • Los núcleos de ferrita de potencia EFD Mn-Zn tienen una excelente estabilidad térmica, conservando propiedades magnéticas constantes en un amplio rango de temperatura.Esta fiabilidad bajo diversas condiciones ambientales minimiza el impacto de los cambios de temperatura.
      • Una buena estabilidad térmica también reduce las fluctuaciones de rendimiento magnético debido a las variaciones de temperatura, mejorando la estabilidad y precisión del dispositivo.

    4. Excelente capacidad de antiinterferencia

      • Debido a su alta permeabilidad magnética, los núcleos de ferrita de potencia EFD Mn-Zn protegen eficazmente contra campos magnéticos externos, evitando interferencias con los circuitos.Esto es crucial para mejorar la capacidad antiinterferencia y la compatibilidad electromagnética (CEM) de los dispositivos electrónicos..
      • Una capacidad eficaz de lucha contra las interferencias garantiza un funcionamiento adecuado en entornos electromagnéticos complejos, reduciendo las fallas y errores causados por las interferencias.

    5. Fácil de instalar y procesar

      • Los núcleos de ferrita de potencia EFD Mn-Zn suelen tener formas y tamaños regulares, lo que los hace fáciles de instalar y fijar en placas de circuito.Su buena capacidad de procesamiento permite la personalización y el procesamiento de acuerdo con las diferentes necesidades de aplicación.
      • La fácil instalación y el procesamiento aumentan la eficiencia de la producción, reducen los costos y facilitan el mantenimiento y la reparación.



    Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda                 Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda                    Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda

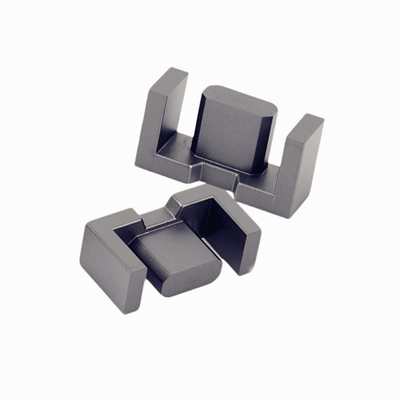

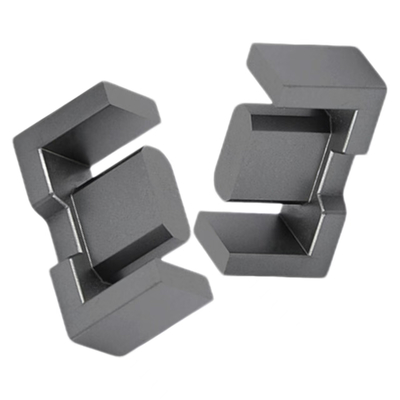

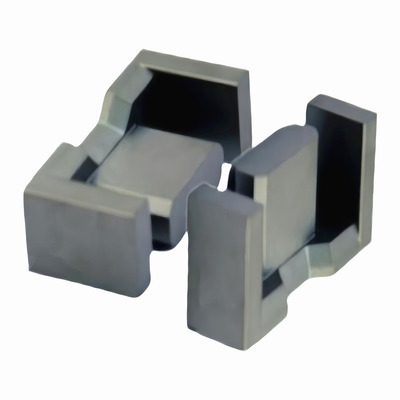

                       Fig. 1 Fig. 2 Fig.3

                            Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda                    Núcleo de transformador de alta frecuencia de alta calidad EFD16 Mn-Zn Núcleo de ferrita de potencia magnética blanda

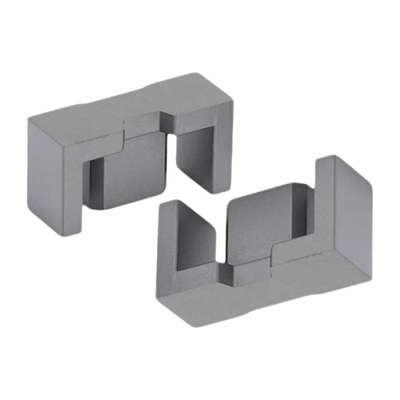

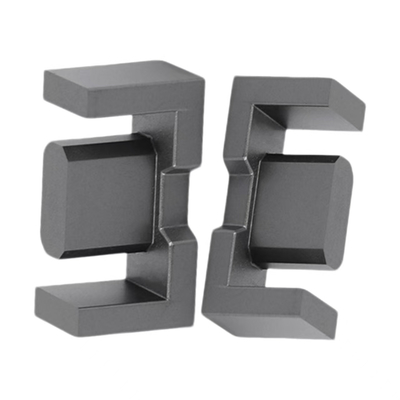

                                                    Figura 4 Figura 5





    Especificación Figura Dimensión ((mm) Parámetro efectivo El coeficiente de inducción AL ((nH/N2) Peso (gramos/pareja)
    A. No B. El trabajo C. Las D1 D2 - ¿ Por qué? F: el precio ¿Qué quieres decir?2) Se trata de: ¿Qué quieres decir?3) BP44 BP95
    Se trata de un sistema de control de las emisiones. 1 15.5 ± 0.4 7.75 ± 0.2 4.65 ± 0.15 5.3 ± 0.20 2.4 ± 0.15 11.0 minutos 5.7 ± 0.2 14.50 35.40 513.80 950 ± 25% 1150 ± 25% 3.50
    Se trata de un sistema de control de las emisiones de gases. 3 16.35 ± 0.3 7.6 ± 0.2 4.8 ± 0.2 6.0 ± 0.15 2.5 ± 0.15 12.4 minutos 5.4 ± 0.2 16.90 36.10 608.70 1000±25% 1200±25% 3.80
    Se trata de un sistema de control de las emisiones. 3 17.00±0.3 8.15 ± 0.15 5.60 ± 0.2 6.0 ± 0.20 3.3 ± 0.20 12.5 minutos 5.55 ± 0.2 22.70 37.40 849.10 1500 ± 25% 1750 ± 25% 5.45
    EFD18/9/6 3 17.8 ± 0.3 8.60 ± 0.2 6.10 ± 0.2 7.45 ± 0.15 3.4 ± 0.10 12.8 minutos 6.25 ± 0.15 27.50 39.70 1094.00 1600 ± 25% 1800 ± 25% 6.40
    EFD20.3/8/7 2 20.6 ± 0.35 7.60 ± 0.20 6.50 ± 0.20 8.00±0.20 4.7 ± 0.2 14.6 minutos 4.40 ± 0.20 37.55 35.90 1348.05 2650 ± 25% 3300 ± 25% 7.86
    EFD20.6/10/7 2 20.6 ± 0.40 10.0 ± 0.25 6.65 ± 0.20 8.80 ± 0.20 3.6 ± 0.2 15.7 minutos 7.7 ± 0.25 29.60 48.20 1426.00 1360 ± 25% 1500 ± 25% 8.70
    EFD20.8/12/5 5 20.8 ± 0.35 12.1 ± 0.15 4.50 ± 0.20 8.40 ± 0.20 2.95 ± 0.15 15.0 ± 0.3 9.20 ± 0.15 23.90 52.10 1245.00 970 ± 25% 1150 ± 25% 8.50
    EFD21/10/7 2 21.0 ± 0.50 10.0 ± 0.25 6.65 ± 0.20 8.65 ± 0.20 3.5 ± 0.2 16.3 minutos 7.7 ± 0.25 29.60 48.50 1437.60 1360 ± 25% 1500 ± 25% 8.70
    Se trata de un sistema de control de la calidad. 2 25.0 ± 0.65 12.5 ± 0.25 9.1 ± 0.2 11.3 ± 0.20 5.1 ± 0.2 19.0 minutos 9.4 ± 0.25 53.00 58.60 3105.80 2150 ± 25% 2700 ± 25% 17.20
    Se aplicará el procedimiento siguiente: 2 25.5 ± 0.65 12.6 ± 0.25 9.1 ± 0.2 11.4 ± 0.20 5.2 ± 0.2 19.4 ± 0.6 9.5 ± 0.25 55.10 59.20 3264.00 2150 ± 25% 2700 ± 25% 18.60
    Se trata de una serie de medidas. 2 31.4 ± 0.60 15.2 ± 0.20 9.1 ± 0.2 14.6 ± 0.25 4.7 ± 0.2 23.8 minutos 11.4 ± 0.25 63.80 71.50 4562.50 2300 ± 25% 2900 ± 25% 26.60
    EFD35/22/6.5 3 35.7 ± 0.70 21.70 ± 0.20 6.50 ± 0.2 16.5 ± 0.25 3.9 ± 0.2 25.5 min 16.70 ± 0.20 64.00 95.50 6112.00 1800 ± 25% 2300 ± 25% 41.60
    Se trata de un proyecto de investigación. 3 36.2 ± 0.5 23.6 ± 0.3 10.0 ± 0.3 14.0 ± 0.30 5.0 ± 0.2 25.8 minutos 18.7 ± 0.25 82.20 103.70 8530.00 2100 ± 25% 2600 ± 25% 52.60
    EFD38/18/7.6 3 37.7 ± 0.65 17.6 ± 0.25 7.60 ± 0.25 18.65 ± 0.25 3.4 ± 0.2 29.4 minutos 13.1 ± 0.25 61.85 81.70 5053.15 2100 ± 25% 2500 ± 25% 34.60
    EFD38/19/8-1 3 38.50 ± 0.65 19.40 ± 0.20 8.00±0.25 18.00±0.25 5.0 ± 0.2 27.20 minutos 13.8 ± 0.25 87.80 86.30 7577.20 2400 ± 25% 2800 ± 25% 42.80
    Se trata de un sistema de control de las emisiones. 3 40.0 ± 0.8 22.2 ± 0.3 8.0 ± 0.3 19.9 ± 0.30 4.0 ± 0.2 29.5 min 17.2 ± 0.30 78.90 100.20 7905.00 2200 ± 25% 2500 ± 25% 49.10
    Se trata de un documento de la Comisión. 3 42.6 ± 0.6 16.95 ± 0.3 7.2 ± 0.3 23.0 ± 0.30 4.1 ± 0.2 28.4 minutos 9.55 ± 0.30 99.85 70.46 7036.90 3850 ± 25% 4500 ± 25% 42.70
    Se trata de un producto de calidad superior a los productos de calidad inferior. 3 45.4 ± 0.6 24.90 ± 0.2 7.65 ± 0.20 23.8 ± 0.20 4.0 ± 0.2 33.2 minutos 18.3 ± 0.25 93.60 108.80 10181.0 2400 ± 25% 2800 ± 25% 63.70
    Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos. 3 50.5 ± 0.7 25.90 ± 0.3 8.8 ± 0.20 23.5 ± 0.30 5.0 ± 0.2 37.6 minutos 18.9 ± 0.30 114.50 116.60 13350.7 3000 ± 25% 3600 ± 25% 83.60

    Nota:

    Las condiciones de ensayo para el valor de AL son: 1KHz, 0,3V y 10T.

    Lo anterior son las especificaciones estándar de nuestra empresa, y pueden ser diseñadas de acuerdo con los requisitos especiales de los clientes.
