| Lugar de origen: | China. |
| Nombre de la marca: | IKP |
| Certificación: | CE/UL/REACH/ROHS |

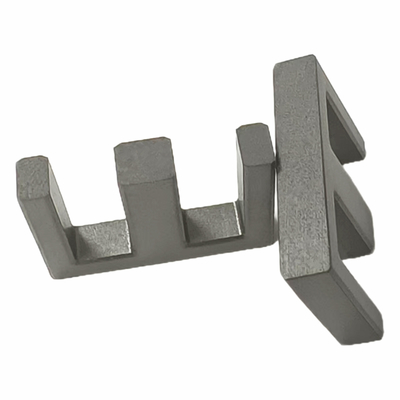

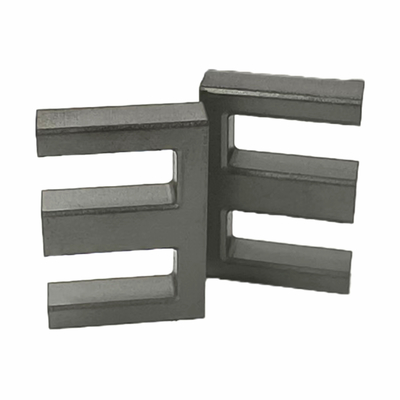

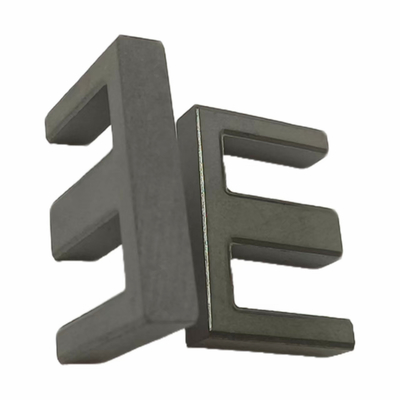

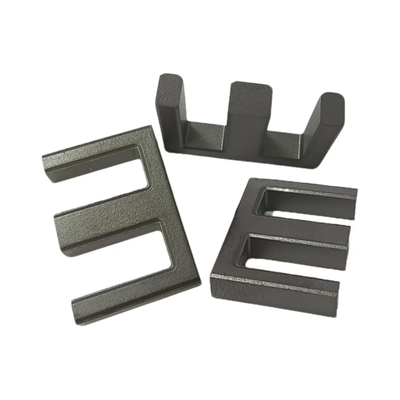

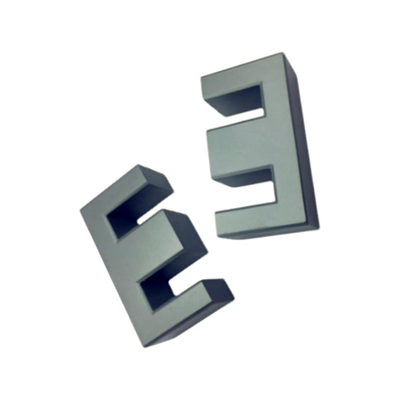

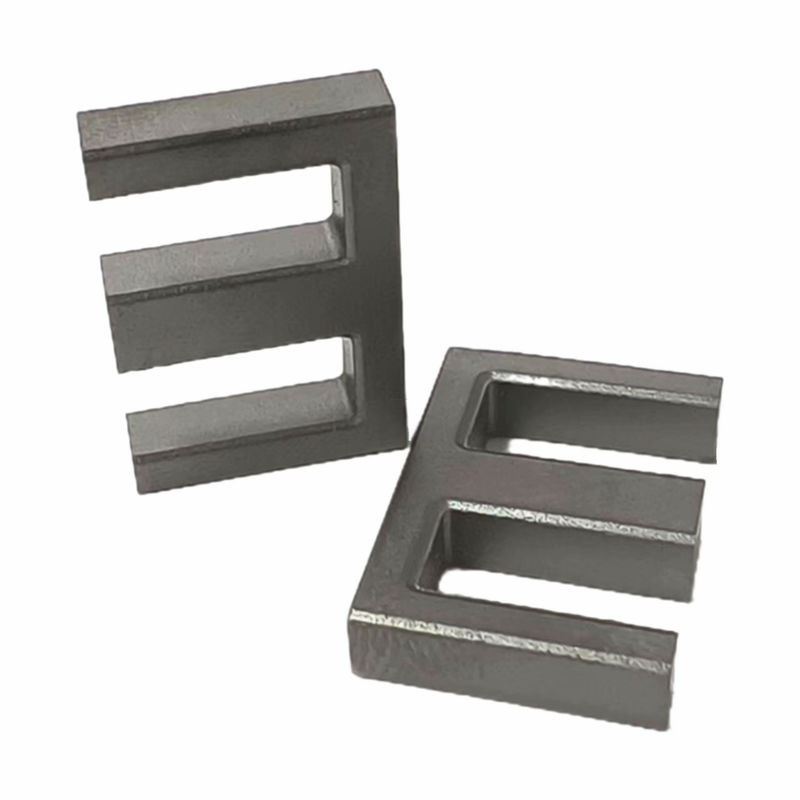

| Número de modelo: | EE20 |
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | 0.008-0.2 |
| Detalles de empaquetado: | cartón |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 100,000/semana |
Ventajas
1. Alta permeabilidad magnética:
Los núcleos de potencia de tipo EE Mn-Zn tienen una alta permeabilidad magnética, lo que permite una conversión eficiente de energía electromagnética bajo un campo magnético externo relativamente pequeño.
Esto significa que bajo la misma intensidad del campo magnético, los núcleos de tipo EE pueden almacenar más energía magnética, mejorando así la tasa de utilización de la energía magnética.
2Baja pérdida:
Este tipo de núcleo tiene bajas pérdidas, especialmente en aplicaciones de alta frecuencia, donde puede reducir la pérdida de energía y mejorar la eficiencia del dispositivo.
Esto es crucial para los dispositivos electrónicos que buscan una alta eficiencia, ya que ayuda a reducir el consumo de energía y la generación de calor del dispositivo.
3. Buenas características de temperatura:
Los núcleos de energía de tipo EE Mn-Zn tienen buenas características térmicas a temperatura ambiente, y sus pérdidas están negativamente relacionadas con la temperatura.
Esta característica ayuda a evitar que la temperatura aumente continuamente después de que el dispositivo haya estado funcionando durante mucho tiempo, manteniendo así el rendimiento estable del dispositivo.
4Diseño de salida múltiple:
El esqueleto del núcleo de tipo EE está equipado con múltiples terminales, lo que facilita el diseño de transformadores de múltiples salidas.
Este diseño puede satisfacer las necesidades de diferentes circuitos, mejorando la aplicabilidad y flexibilidad del núcleo.
5Excelente resistencia mecánica:
Aunque la resistencia de los anillos de ferrita Mn-Zn es relativamente baja, la resistencia mecánica de los núcleos de potencia Mn-Zn de tipo EE se puede mejorar mediante procesos optimizados durante la fabricación.
Esto permite que los núcleos de tipo EE se adapten a diferentes escenarios de aplicación, incluidos algunos entornos que requieren cierta resistencia mecánica.
Áreas de aplicación
1Campo de comunicación:
Los núcleos de alimentación de tipo EE Mn-Zn se utilizan ampliamente en programas como terminales de intercambio controlados por programa y equipos electrónicos de precisión.
Como parte importante de los transformadores de banda ancha, inductores, transformadores de aislamiento y transformadores de coincidencia, proporcionan un soporte electromagnético estable y confiable para estos dispositivos.
2Sistema de energía:
En transformadores y estranguladores de conversión de energía, fuentes de alimentación de DVD, flashes de cámara, equipos de comunicación y otros dispositivos electrónicos, los núcleos de energía Mn-Zn de tipo EE también juegan un papel importante.
Ayudan a mejorar la eficiencia de conversión y la estabilidad de la fuente de alimentación y a reducir las interferencias electromagnéticas.
3Otros campos:
Los núcleos de alimentación de tipo EE Mn-Zn también se utilizan en varios dispositivos electrónicos, como transformadores de alimentación de conmutación, transformadores de pulso y lastres electrónicos.
Su excelente rendimiento proporciona un soporte electromagnético estable y fiable para estos dispositivos, satisfaciendo las necesidades de aplicación de diferentes campos.
El Fig.1
| Especificación | Dimensión ((mm) | Parámetro efectivo | BP44 | BP95 | Peso (gramos/pareja) | |||||||
| A. No | B. El trabajo | C. Las | D | - ¿ Por qué? | F: el precio | ¿Qué quieres decir?2) | Se trata de: | ¿Qué quieres decir?3) | El coeficiente de inducción AL ((nH/N2) | |||
| EE12/6/5 | 12.00±0.35 | 6.00±0.20 | 5.00±0.20 | 2.50 ± 0.20 | 9.0 min | 4.4 ± 0.2 | 13.30 | 29.00 | 385.70 | 900 ± 25% | 1100 ± 25% | 2.40 |
| EE12.4/6/7 y EE12.4/6/7 | 12.40 ± 0.40 | 5.60 ± 0.20 | 6.90 ± 0.20 | 2.70 ± 0.20 | 9.2 minutos | 4.2 ± 0.2 | 19.10 | 28.00 | 534.80 | 1300 ± 25% | 1500 ± 25% | 3.30 |
| EF12.9/6/3.4 | 13.00±0.30 | 6.50 ± 0.20 | 3.40 ± 0.20 | 3.40 ± 0.20 | 9.7 minutos | 5 ± 0.2 | 12.34 | 30.84 | 280.60 | 750 ± 25% | 950 ± 25% | 2.05 |
| EF12.6/7/4 | 12.70 ± 0.40 | 6.90 ± 0.20 | 3.70 ± 0.20 | 3.70 ± 0.20 | 8.8 minutos | 4.9 ± 0.2 | 13.60 | 31.00 | 421.60 | 800 ± 25% | 1000±25% | 2.34 |
| EF12.6/7/4A | 12.70 ± 0.40 | 6.80 ± 0.20 | 3.60 ± 0.20 | 3.60 ± 0.20 | 9.2 minutos | 5 ± 0.2 | 12.78 | 32.00 | 409.10 | 850 ± 25% | 1000±25% | 2.38 |
| EF13.5/6/4 | 13.50 ± 0.30 | 6.25 ± 0.20 | 3.50 ± 0.20 | 3.50 ± 0.20 | 9.8 minutos | 4.5 ± 0.2 | 12.14 | 30.05 | 364.50 | 800 ± 25% | 1000±25% | 2.40 |
| EF13.5/6/7.2 | 13.50 ± 0.30 | 7.20 ± 0.20 | 7.20 ± 0.20 | 3.50 ± 0.20 | 9.8 minutos | 5.2 ± 0.2 | 25.50 | 33.20 | 846.60 | 1600 ± 25% | 2000 ± 25% | 5.00 |
| EF13.6/5/12-1 | 13.60 ± 0.30 | 5.40 ± 0.20 | 11.95 ± 0.20 | 3.00±0.20 | 10.0 min | 3.9 ± 0.2 | 36.70 | 27.30 | 1001.91 | 2000 ± 25% | 3000 ± 25% | 6.15 |
| EF14/7/4 | 13.70 ± 0.30 | 6.80 ± 0.20 | 3.50 ± 0.20 | 3.50 ± 0.20 | 10.10 minutos | 4.8 ± 0.2 | 12.40 | 31.80 | 394.32 | 800 ± 25% | 1000±25% | 2.35 |
| EE13/6/6D | 13.1 ± 0.30 | 6.25 ± 0.20 | 6.1 ± 0.20 | 2.7 ± 0.20 | 10.0 min | 4.85 ± 0.2 | 16.90 | 31.40 | 530.66 | 1100 ± 25% | 1300 ± 25% | 3.37 |
| EE13/6/9.8D | 13.1 ± 0.30 | 6.25 ± 0.20 | 9.8 ± 0.20 | 2.7 ± 0.20 | 10.0 min | 4.85 ± 0.2 | 26.75 | 31.40 | 839.95 | 1700 ± 25% | 2050 ± 25% | 5.50 |
| EE13/7/6B | 13.1 ± 0.30 | 6.80 ± 0.20 | 6.1 ± 0.20 | 2.7 ± 0.20 | 10.0 min | 5.4 ± 0.2 | 16.60 | 33.80 | 561.08 | 1100 ± 25% | 1300 ± 25% | 3.58 |
| EE13.4/6/6 | 13.4 ± 0.35 | 6.2 ± 0.20 | 6.25 ± 0.15 | 2.8 ± 0.15 | 10.3 min | 4.7 ± 0.2 | 17.50 | 31.10 | 549.20 | 1100 ± 25% | 1300 ± 25% | 3.40 |
| EE13.5/6/6 | 13.5 ± 0.30 | 6.25 ± 0.20 | 6.1 ± 0.20 | 2.7 ± 0.20 | 10.4 minutos | 4.9 ± 0.2 | 16.50 | 31.90 | 526.35 | 1100 ± 25% | 1300 ± 25% | 3.20 |
| EE13.5/7/6 | 13.5 ± 0.30 | 6.50 ± 0.20 | 6.1 ± 0.20 | 2.7 ± 0.20 | 10.4 minutos | 5.1 ± 0.2 | 16.50 | 32.70 | 539.55 | 1100 ± 25% | 1300 ± 25% | 3.25 |
| EE13.5/7/10 | 13.5 ± 0.30 | 6.50 ± 0.20 | 9.8 ± 0.20 | 2.7 ± 0.20 | 10.4 minutos | 5.1 ± 0.2 | 27.30 | 32.90 | 898.17 | 1800 ± 25% | 2100 ± 25% | 5.30 |
| EE14/5/6H | 14.0 ± 0.30 | 4.90 ± 0.15 | 6.00±0.20 | 2.90 ± 0.20 | 10.7 minutos | 3.4 más 0.15-0.1 | 17.80 | 26.40 | 469.92 | 1200±25% | 1400 ± 25% | 3.40 |
| EE14/5/6A | 14.0 ± 0.30 | 5.40 ± 0.15 | 6.00±0.20 | 2.90 ± 0.20 | 10.7 minutos | 3.9 más 0.15-0.1 | 17.80 | 28.40 | 505.52 | 1000±25% | 1400 ± 25% | 3.40 |
| EE14/6/6A y EE14/6/6A | 14.0 ± 0.30 | 6.20 ± 0.15 | 6.00±0.20 | 2.90 ± 0.20 | 10.7 minutos | 4.7 más 0.15-0.1 | 17.80 | 31.56 | 561.77 | 1000±25% | 1250 ± 25% | 3.90 |
| EE14/4/8C | 14.0 ± 0.30 | 4.20 ± 0.15 | 7.90 ± 0.20 | 3.50 ± 0.20 | 10.2 minutos | 3.1 más 0.15-0.1 | 21.77 | 22.86 | 497.80 | 2000 ± 25% | 2800 ± 25% | 4.00 |
| EE16/8/5B | 16.0 ± 0.30 | 7.8 ± 0.20 | 4.9 más 0.15-0.05 | 4.2 ± 0.20 | 11.7 minutos | 5.8 ± 0.2 | 20.20 | 37.30 | 753.46 | 1100 ± 25% | 1400 ± 25% | 4.46 |
| EE16/7/5D | 16.2 ± 0.40 | 7.4 ± 0.20 | 4.8 ± 0.20 | 4.0 ± 0.20 | 11.8 minutos | 5.4 ± 0.2 | 19.20 | 36.00 | 691.20 | 1100 ± 25% | 1300 ± 25% | 3.90 |
| EE16/7/7D | 16.2 ± 0.40 | 7.4 ± 0.20 | 6.8 ± 0.20 | 4.0 ± 0.20 | 11.8 minutos | 5.4 ± 0.2 | 27.40 | 36.20 | 991.88 | 1600 ± 25% | 2000 ± 25% | 5.85 |
| EE16/7/8D | 16.2 ± 0.40 | 7.4 ± 0.20 | 8.0 ± 0.20 | 4.0 ± 0.20 | 11.8 minutos | 5.4 ± 0.2 | 32.00 | 36.10 | 1155.20 | 1800 ± 25% | 2200 ± 25% | 6.70 |
| EE16/7/10D | 16.2 ± 0.40 | 7.4 ± 0.20 | 9.8 ± 0.20 | 4.0 ± 0.20 | 11.8 minutos | 5.4 ± 0.2 | 40.00 | 36.08 | 1443.20 | 2000 ± 25% | 2600 ± 25% | 9.00 |
| EE16.2/6/8.9A: las condiciones de las mismas son las siguientes: | 16.2 ± 0.40 | 5.55 ± 0.20 | 8.9 ± 0.20 | 4.2 ± 0.20 | 12.50 minutos | 3.55 ± 0.2 | 36.00 | 27.90 | 1004.40 | 3120 ± 25% | 4350 ± 25% | 6.00 |
| EE16.4/7/8 | 16.55 máximo | 6.9 ± 0.20 | 8.0 ± 0.20 | 4.0 ± 0.20 | 12.3 min | 4.9 ± 0.2 | 31.60 | 34.30 | 1083.88 | 1900 ± 25% | 2400 ± 25% | 6.38 |
| EE16/7/6.8C | 16.0 ± 0.30 | 7.2 ± 0.20 | 6.8 ± 0.20 | 3.2 ± 0.20 | 12.50 minutos | 5.5 ± 0.15 | 22.20 | 36.76 | 816.07 | 1000±25% | 1200±25% | 4.60 |
| EE16/7/5-2 | 16.0 ± 0.3 | 7.2 ± 0.15 | 4.8 ± 0.20 | 4.0 ± 0.20 | 12.0 ± 0.3 | 5.2 ± 0.2 | 18.50 | 35.50 | 656.75 | 1100 ± 25% | 1300 ± 25% | 4.00 |
| EE16/13/8-2 | 16.0 ± 0.3 | 6.5 ± 0.15 | 8.0 ± 0.20 | 4.0 ± 0.20 | 12.0 ± 0.3 | 4.5 ± 0.2 | 32.00 | 32.30 | 1034.00 | 2050 ± 25% | 2650 ± 25% | 6.70 |
| EE16.6/6/8 | 16.7 ± 0.30 | 5.90 ± 0.15 | 7.8 ± 0.20 | 4.0 ± 0.15 | 12.9 ± 0.30 | 4 ± 0.15 | 30.08 | 30.50 | 917.44 | 1800 ± 25% | 2200 ± 25% | 5.50 |
| EEL16/12/5 | 16.0 ± 0.40 | 12.4 ± 0.20 | 4.8 ± 0.20 | 4.0 ± 0.20 | 11.7 minutos | 10.2 ± 0.2 | 19.10 | 55.40 | 1058.14 | 850 ± 25% | 1050 ± 25% | 6.56 |
| EEL16/12/1.8-1 | 16.0 ± 0.50 | 12.0 ± 0.30 | 1.8 ± 0.20 | 7.0 ± 0.20 | 12.4 minutos | 10.4 ± 0.3 | 6.61 | 48.06 | 317.70 | 800 ± 25% | 1000±25% | 2.80 |
| EEL17/12/5 | 17.2 ± 0.30 | 12.5 ± 0.20 | 4.85 ± 0.20 | 4.0 ± 0.20 | 12.8 minutos | 10.3 ± 0.2 | 19.90 | 56.90 | 1132.31 | 800 ± 25% | 1100 ± 25% | 6.90 |
| EE17/7/5 | 16.7 ± 0.40 | 7.4 ± 0.20 | 4.8 ± 0.20 | 4.0 ± 0.20 | 12.5 min | 5.4 ± 0.2 | 19.20 | 37.33 | 716.74 | 1100 ± 25% | 1300 ± 25% | 3.80 |
| EE17/8/5 | 16.8 ± 0.40 | 7.8 ± 0.20 | 4.8 ± 0.20 | 4.0 ± 0.20 | 12.5 min | 5.8 ± 0.2 | 19.03 | 38.34 | 729.61 | 1000±25% | 1250 ± 25% | 3.80 |
| EE17/7/6.8 | 16.7 ± 0.40 | 7.4 ± 0.20 | 6.8 ± 0.20 | 4.0 ± 0.20 | 12.5 min | 5.4 ± 0.2 | 27.10 | 37.30 | 1010.83 | 1500 ± 25% | 1800 ± 25% | 5.40 |
| EE17/7/9.8 | 16.7 ± 0.40 | 7.4 ± 0.20 | 9.8 ± 0.20 | 4.0 ± 0.20 | 12.5 min | 5.4 ± 0.2 | 38.80 | 36.64 | 1421.63 | 2200 ± 25% | 2800 ± 25% | 8.00 |
| EE17/8/12.5 | 16.7 ± 0.40 | 7.8 ± 0.20 | 12.5 ± 0.20 | 4.0 ± 0.20 | 12.5 min | 5.8 ± 0.2 | 49.50 | 38.35 | 1898.33 | 2800 ± 25% | 3200 ± 25% | 10.70 |
| EE17/10/9.7C | 17.20 ± 0.40 | 7.8 ± 0.20 | 9.8 ± 0.20 | 4.0 ± 0.20 | 12.7 minutos | 5.8 ± 0.2 | 39.50 | 38.65 | 1526.68 | 2000 ± 25% | 2600 ± 25% | 10.70 |
| EE17.2/8/9.8 | 17.20 ± 0.40 | 7.8 ± 0.20 | 9.8 ± 0.20 | 4.0 ± 0.20 | 12.70 minutos | 5.8 ± 0.2 | 39.50 | 38.65 | 1526.68 | 2200 ± 25% | 2800 ± 25% | 8.50 |
| EE17.2/8/12.6 | 17.20 ± 0.40 | 7.8 ± 0.20 | 12.6 ± 0.20 | 4.0 ± 0.20 | 12.70 minutos | 5.8 ± 0.2 | 50.80 | 38.65 | 1963.42 | 2900 ± 25% | 3300 ± 25% | 11.12 |
| EE17.4/7/6.8 | 17.40 ± 0.40 | 7.5 ± 0.20 | 6.8 ± 0.20 | 4.0 ± 0.20 | 13.10 minutos | 5.5 ± 0.2 | 26.70 | 39.00 | 1041.30 | 1500 ± 25% | 1700 ± 25% | 5.54 |
| EE17.4/7/7.3 | 17.40 ± 0.40 | 7.5 ± 0.20 | 7.3 ± 0.20 | 4.0 ± 0.20 | 13.10 minutos | 5.5 ± 0.2 | 28.80 | 37.80 | 1088.64 | 1600 ± 25% | 1800 ± 25% | 5.92 |
| EE17.4/8/9.8 | 17.40 ± 0.40 | 7.9 ± 0.20 | 9.8 ± 0.20 | 4.0 ± 0.20 | 13.10 minutos | 5.9 ± 0.2 | 38.70 | 39.30 | 1520.91 | 2000 ± 25% | 2600 ± 25% | 8.10 |
| EE17.4/8/12.6 | 17.40 ± 0.40 | 7.8 ± 0.20 | 12.6 ± 0.20 | 4.0 ± 0.20 | 13.10 minutos | 5.8 ± 0.2 | 49.96 | 38.94 | 1945.5 | 3200 ± 25% | 3800 ± 25% | 10.80 |
| EE17.5/6/7.5 | 17.5 ± 0.40 | 6.4 ± 0.15 | 7.5 ± 0.20 | 5.20 ± 0.20 | 12.2 minutos | 4 ± 0.15 | 38.23 | 30.70 | 1173.66 | 2000 ± 25% | 3000 ± 25% | 6.80 |
| EE18.4/6/7.4 | 18.4 ± 0.40 | 6.2 ± 0.20 | 7.4 ± 0.20 | 5.50 ± 0.20 | 12.7 minutos | 3.7 ± 0.15 | 39.50 | 30.40 | 1200.80 | 2000 ± 25% | 2900 ± 25% | 7.05 |
| Se trata de un sistema de control de las emisiones de gases. | 16.1 ± 0.30 | 6.1 ± 0.20 | 4.5 ± 0.20 | 4.5 ± 0.20 | 11.7 minutos | 4 ± 0.2 | 19.30 | 30.20 | 582.86 | 1100 ± 25% | 1600 ± 25% | 3.20 |
| EF16/6/7 y EF16/6/7 | 16.1 ± 0.30 | 5.75 ± 0.15 | 7.15 ± 0.20 | 4.5 ± 0.20 | 11.7 minutos | 3.7 ± 0.15 | 31.30 | 27.88 | 872.64 | 2300 ± 25% | 2500 ± 25% | 5.16 |
| EF16.5/8/5 | 16.5 ± 0.40 | 8.2 ± 0.20 | 4.5 ± 0.20 | 4.55 ± 0.20 | 11.7 minutos | 5.9 ± 0.2 | 19.90 | 38.20 | 760.18 | 1200±25% | 1450 ± 25% | 4.06 |
| EF16.5/6/8 | 16.5 ± 0.40 | 6.1 ± 0.20 | 8.0 ± 0.20 | 4.55 ± 0.20 | 11.7 minutos | 4 ± 0.2 | 34.50 | 30.40 | 1048.80 | 2100 ± 25% | 3000 ± 25% | 7.30 |
| Se trata de un producto de la familia de los cereales | 16.6 ± 0.40 | 6.0 ± 0.20 | 8.0 ± 0.20 | 4.55 ± 0.20 | 12.0 min | 4 ± 0.2 | 33.30 | 30.45 | 1013.99 | 2200 ± 25% | 3000 ± 25% | 5.86 |
| EF17.5/8/8.4 | 17.5 ± 0.40 | 7.5 ± 0.20 | 8.4 ± 0.20 | 4.55 ± 0.20 | 12.4 minutos | 5.5 ± 0.2 | 36.70 | 36.90 | 1354.23 | 2300 ± 25% | 3200 ± 25% | 8.35 |
| EE18.8/8/9.2 | 18.8 ± 0.40 | 7.8 ± 0.20 | 9.2 ± 0.20 | 5.10 ± 0.20 | 12.8 minutos | 5 ± 0.2 | 36.70 | 36.90 | 1354.23 | 2300 ± 25% | 3200 ± 25% | 8.35 |
| EE19/8/5 | 19.2 ± 0.40 | 8.1 ± 0.20 | 4.85 ± 0.20 | 4.60 ± 0.20 | 14.1 min | 5.8 ± 0.2 | 22.10 | 40.20 | 888.42 | 1200±25% | 1300 ± 25% | 5.10 |
| EE19/8/10 | 19.2 ± 0.40 | 8.1 ± 0.20 | 9.6 ± 0.20 | 4.60 ± 0.20 | 14.1 min | 5.8 ± 0.2 | 45.40 | 40.00 | 1816.00 | 2000 ± 25% | 3000 ± 25% | 10.60 |
| EE19/8/5D | 19.5 ± 0.40 | 8.3 ± 0.20 | 5.0 ± 0.20 | 4.85 ± 0.20 | 14.00 minutos | 5.8 ± 0.2 | 25.00 | 40.50 | 1012.50 | 1300 ± 25% | 1500 ± 25% | 5.65 |
| EE19/8/5E | 19.1 ± 0.30 | 8.1 ± 0.20 | 4.85 ± 0.20 | 4.85 ± 0.20 | 14.20 minutos | 5.8 ± 0.2 | 23.30 | 39.20 | 913.00 | 1300 ± 25% | 1500 ± 25% | 5.60 |
| EEL19/14/5 | 20.2 ± 0.40 | 13.8 ± 0.30 | 5.0 ± 0.25 | 5.0 ± 0.25 | 14.8 minutos | 11.3 ± 0.3 | 24.10 | 63.00 | 1518.30 | 1000±25% | 1200±25% | 9.20 |
| EE19.8/8/4.8 | 19.8 ± 0.40 | 8.3 ± 0.30 | 4.8 ± 0.25 | 4.85 ± 0.25 | 15.2 minutos | 5.9 ± 0.3 | 22.01 | 41.51 | 913.49 | 1200±25% | 1500 ± 25% | 5.40 |
| EE19.9/8/10.1 | 19.9 ± 0.40 | 8.30 ± 0.20 | 10.1 ± 0.20 | 5.05 ± 0.20 | 14.5 min | 5.7 ± 0.2 | 51.30 | 40.70 | 2087.91 | 3000 ± 25% | 3800 ± 25% | 12.20 |
| EE19.9/8/12.1 | 19.9 ± 0.40 | 8.30 ± 0.20 | 12.1 ± 0.20 | 5.05 ± 0.20 | 14.5 min | 5.7 ± 0.2 | 61.50 | 40.70 | 2503.05 | 3700 ± 25% | 4600 ± 25% | 14.60 |
| EE20/8/5 | 20.2 ± 0.40 | 8.10 ± 0.20 | 4.8 ± 0.20 | 4.8 ± 0.20 | 15.0 min | 5.8 ± 0.2 | 22.98 | 41.02 | 942.64 | 1150 ± 25% | 1500 ± 25% | 5.54 |
| EE20.5/10.7/7 | 20.5 ± 0.70 | 10.95 ± 0.20 | 7.0 ± 0.20 | 5.0 ± 0.20 | 14.0 min | 7.35 ± 0.2 | 38.80 | 48.50 | 1881.80 | 1800 ± 25% | 2400 ± 25% | 11.10 |
| EF20/10/6 | 20.0 ± 0.40 | 10.1 ± 0.20 | 5.7 ± 0.20 | 5.7 ± 0.20 | 14.1 min | 7.2 ± 0.2 | 32.20 | 46.50 | 1497.30 | 1500 ± 25% | 2000 ± 25% | 8.40 |
| EF20/10/9 | 20.0 ± 0.40 | 9.9 ± 0.20 | 8.8 ± 0.20 | 5.7 ± 0.20 | 14.1 min | 7.2 ± 0.2 | 50.10 | 46.00 | 2304.60 | 2500 ± 25% | 3200 ± 25% | 13.00 |
| EF20/10/11 | 20.0 ± 0.40 | 9.9 ± 0.20 | 10.75 ± 0.25 | 5.7 ± 0.20 | 14.1 min | 7.2 ± 0.2 | 61.50 | 46.00 | 2829.00 | 3000 ± 25% | 3800 ± 25% | 15.70 |
| Se aplicará el procedimiento siguiente: | 20.4 ± 0.40 | 10.5 ± 0.20 | 5.70 ± 0.20 | 5.7 ± 0.20 | 14.6 minutos | 7.8 ± 0.2 | 31.67 | 49.12 | 1515.70 | 1450 ± 25% | 1950 ± 25% | 8.55 |
| Se aplicará el procedimiento siguiente: | 20.0 ± 0.40 | 10.75 ± 0.20 | 10.60 ± 0.25 | 5.7 ± 0.20 | 14.1 min | 7.6 ± 0.2 | 61.10 | 48.40 | 2957.24 | 2800 ± 25% | 3600 ± 25% | 16.80 |
| EF20/10/18 | 20.0 ± 0.40 | 10.4 ± 0.20 | 17.60 ± 0.30 | 5.7 ± 0.20 | 14.1 min | 7.6 ± 0.2 | 98.50 | 48.00 | 4728.00 | 4800 ± 25% | 5400 ± 25% | 26.00 |
| Se aplicará el procedimiento siguiente: | 20.1 ± 0.40 | 10.0 ± 0.20 | 5.70 ± 0.20 | 5.7 ± 0.20 | 14.7 minutos | 7.4 ± 0.2 | 30.10 | 47.15 | 1419.22 | 1500 ± 25% | 2000 ± 25% | 8.26 |
| Se aplicará el procedimiento siguiente: | 20.1 ± 0.40 | 10.0 ± 0.20 | 11.0 ± 0.20 | 5.7 ± 0.20 | 14.3 min | 7.3 ± 0.2 | 60.00 | 46.80 | 2808.00 | 3000 ± 25% | 3700 ± 25% | 15.60 |
| EF20/07/16 | 20.15 ± 0.40 | 7.40 ± 0.20 | 16.0 ± 0.25 | 5.7 ± 0.20 | 14.4 minutos | 4.5 ± 0.2 | 91.20 | 36.20 | 3302.20 | 4700 ± 25% | 6000±25% | 19.60 |
| EF20.4/7.75/15.8 | 20.4 ± 0.40 | 7.75 ± 0.20 | 15.8 ± 0.25 | 5.7 ± 0.20 | 14.5 min | 4.7 ± 0.2 | 91.10 | 37.10 | 3379.81 | 4000 ± 25% | 6600 ± 25% | 20.40 |
| EF21/10/6 | 21.0 ± 0.40 | 10.25 ± 0.20 | 5.7 ± 0.20 | 5.7 ± 0.20 | 15.1 min | 7.5 ± 0.2 | 31.20 | 48.20 | 1503.84 | 1400 ± 25% | 2000 ± 25% | 8.26 |
| EF21/9/11 | 21.0 ± 0.50 | 9.00±0.20 | 10.75 ± 0.25 | 5.7 ± 0.20 | 15.1 min | 6.2 ± 0.2 | 57.40 | 43.50 | 2496.90 | 3200 ± 25% | 4200 ± 25% | 14.20 |
| EE22/10/6C | 22.0 ± 0.40 | 9.4 ± 0.25 | 5.75 ± 0.20 | 5.75 ± 0.20 | 16.0 ± 0.40 | 5.6 ± 0.25 | 36.30 | 42.80 | 1553.64 | 1800 ± 25% | 2400 ± 25% | 9.14 |
| EE22/10/8.7 | 22.3 ± 0.40 | 9.5 ± 0.25 | 8.70 ± 0.20 | 5.75 ± 0.20 | 15.9 min | 5.6 ± 0.25 | 54.60 | 43.15 | 2355.99 | 2800 ± 25% | 3600 ± 25% | 13.90 |
| EE22/10/6B | 22.3 ± 0.40 | 9.4 ± 0.25 | 5.75 ± 0.20 | 5.70 ± 0.20 | 16.20 minutos | 5.6 ± 0.25 | 35.50 | 43.10 | 1530.05 | 1800 ± 25% | 2400 ± 25% | 9.14 |
| EE22/10/8.7B | 22.3 ± 0.40 | 9.5 ± 0.25 | 8.70 ± 0.20 | 5.70 ± 0.20 | 16.20 minutos | 5.6 ± 0.25 | 54.30 | 43.20 | 2345.76 | 2200 ± 25% | 3600 ± 25% | 14.10 |
| EE22/9/11 | 22.0 ± 0.40 | 8.85 ± 0.20 | 10.90 ± 0.20 | 6.40 ± 0.20 | 16.00 minutos | 6 ± 0.2 | 63.90 | 43.10 | 2754.09 | 3000 ± 25% | 3800 ± 25% | 15.60 |
| EE22/13/8D | 22.0 ± 0.40 | 12.8 ± 0.20 | 8.00±0.20 | 5.50 ± 0.20 | 16.60 minutos | 9.8 ± 0.2 | 43.20 | 59.30 | 2561.76 | 2000 ± 25% | 2500 ± 25% | 14.26 |
| EEL22/13/6-1 | 22.0 ± 0.40 | 12.60 ± 0.20 | 5.75 ± 0.20 | 5.75 ± 0.20 | 15.60 minutos | 9.0 ± 0.2 | 35.83 | 56.25 | 2015.44 | 1600 ± 25% | 2000 ± 25% | 12.50 |
| EEL22/15/6 | 22.2 ± 0.40 | 15.35 ± 0.20 | 5.75 ± 0.20 | 5.75 ± 0.20 | 15.90 minutos | 11.35 ± 0.2 | 34.30 | 66.00 | 2263.80 | 1200±25% | 1500 ± 25% | 14.50 |
| EE23/9/8.7E | 22.9 ± 0.40 | 9.0 ± 0.20 | 8.70 ± 0.20 | 5.70 ± 0.20 | 17.50 minutos | 5.6 ± 0.2 | 49.95 | 43.70 | 2182.82 | 2600 ± 25% | 3800 ± 25% | 13.10 |
| EE23/10/6 | 22.9 ± 0.40 | 9.6 ± 0.20 | 6.00±0.20 | 6.10 ± 0.20 | 15.70 minutos | 5.8 ± 0.2 | 39.50 | 44.00 | 1738.00 | 1900 ± 25% | 2300 ± 25% | 9.90 |
| EE23/9.6/5.75F. Las demás | 23.0 ± 0.40 | 9.6 ± 0.20 | 5.75 ± 0.20 | 5.80 ± 0.20 | 16.80 minutos | 5.9 ± 0.2 | 35.97 | 44.95 | 1616.85 | ±25% | ±25% | 9.50 |
| EE23.3/9.4/10 | 23.3 ± 0.40 | 9.4 ± 0.20 | 5.75 ± 0.20 | 5.75 ± 0.20 | 17.00 minutos | 6 ± 0.2 | 35.23 | 45.37 | 1598.39 | 1900 ± 25% | 2300 ± 25% | 9.30 |
| EE23.5/10.5/11 | 23.5 ± 0.40 | 10.50 ± 0.20 | 11.00±0.20 | 6.70 ± 0.20 | 16.30 minutos | 7.1 ± 0.2 | 73.65 | 49.16 | 3620.63 | 3500 ± 25% | 4200 ± 25% | 20.70 |
| EE23.5/12/11 | 23.5 ± 0.40 | 12.00±0.20 | 11.00±0.20 | 7.80 ± 0.20 | 16.30 minutos | 7.1 ± 0.2 | 84.83 | 49.90 | 4233.50 | 3500 ± 25% | 4400 ± 25% | 25.40 |
| EE24/9/8.2 | 24.0 ± 0.40 | 9.30 ± 0.20 | 8.20 ± 0.20 | 7.20 ± 0.20 | 17.60 minutos | 5.7 ± 0.2 | 55.20 | 44.15 | 2437.10 | 2600 ± 25% | 3500 ± 25% | 14.50 |
| EE25/10/6 | 25.4 ± 0.50 | 10.0 ± 0.20 | 6.4 ± 0.20 | 6.35 ± 0.20 | 18.55 minutos | 6.9 ± 0.2 | 40.00 | 49.70 | 1988.00 | 1800 ± 25% | 2600 ± 25% | 11.50 |
| EE25/10/6-1 | 25.4 ± 0.4 | 9.95 ± 0.15 | 6.35 ± 0.20 | 6.35 ± 0.20 | 19.0 ± 0.40 | 6.75 ± 0.15 | 40.40 | 48.00 | 1939.00 | 1800 ± 25% | 2600 ± 25% | 11.60 |
| Se trata de una serie de medidas de control. | 25.6 ± 0.40 | 16.1 ± 0.25 | 6.35 ± 0.30 | 6.35 ± 0.30 | 19.0 ± 0.50 | 13.1 ± 0.25 | 39.90 | 74.70 | 2980.53 | 1350 ± 25% | 1800 ± 25% | 18.00 |
| EF25/19/10 | 24.9 ± 0.5 | 9.5 ± 0.20 | 9.4 ± 0.25 | 7.20 ± 0.25 | 17.40 minutos | 5.9 ± 0.2 | 67.68 | 45.41 | 3073.35 | 3200 ± 25% | 4200 ± 25% | 17.60 |
| EF25/13/7 | 25.05 ± 0.75 | 12.55 ± 0.25 | 7.20 ± 0.30 | 7.25 ± 0.25 | 17.50 minutos | 8.95 ± 0.25 | 51.90 | 57.90 | 3005.01 | 2000 ± 25% | 2700 ± 25% | 16.50 |
| EF25/13/9 | 25.05 ± 0.75 | 12.55 ± 0.25 | 8.85 ± 0.25 | 7.25 ± 0.25 | 17.50 minutos | 8.95 ± 0.25 | 63.40 | 57.90 | 3670.86 | 2500 ± 25% | 3100 ± 25% | 20.20 |
| EF25/13/11 | 25.05 ± 0.75 | 12.55 ± 0.25 | 10.75 ± 0.25 | 7.25 ± 0.25 | 17.50 minutos | 8.95 ± 0.25 | 76.00 | 58.60 | 4453.60 | 3000 ± 25% | 3800 ± 25% | 24.56 |
| EF25/07/15 | 25.05 ± 0.40 | 7.40 ± 0.20 | 15.05 ± 0.25 | 7.25 ± 0.25 | 17.60 minutos | 3.95 ± 0.2 | 106.34 | 37.51 | 3988.81 | 6200 ± 25% | 8 000 ± 25% | 23.50 |
| EF25/19/9.4 | 24.9 ± 0.5 | 9.5 ± 0.20 | 9.4 ± 0.25 | 7.20 ± 0.25 | 17.40 minutos | 5.9 ± 0.2 | 67.68 | 45.41 | 3073.35 | 3200 ± 25% | 4200 ± 25% | 17.80 |
| EF25.5/13/7 | 25.50 ± 0.50 | 12.70 ± 0.20 | 7.20 ± 0.20 | 7.20 ± 0.20 | 18.40 minutos | 9.1 ± 0.2 | 50.15 | 59.10 | 2963.87 | 2000 ± 25% | 2700 ± 25% | 16.40 |
| EF26/7/11 | 26.2 ± 0.4 | 7.00±0.15 | 10.75 ± 0.30 | 7.25 ± 0.20 | 19.0 ± 0.30 | 3.6 ± 0.15 | 75.25 | 37.43 | 2816.61 | 3000 ± 25% | 4000 ± 25% | 17.00 |
| EF26/13/7 | 26.0 ± 0.5 | 13.0 ± 0.20 | 7.20 ± 0.30 | 7.20 ± 0.20 | 19.50 minutos | 9.5 ± 0.2 | 47.80 | 61.10 | 2920.58 | 1850 ± 25% | 2300 ± 25% | 16.70 |
| EE28/10/11 | 28.0 ± 0.6 | 10.75 ± 0.25 | 10.50 ± 0.20 | 7.20 ± 0.30 | 18.60 minutos | 6.65 ± 0.25 | 83.10 | 51.30 | 4300.00 | 3600 ± 25% | 4400 ± 25% | 24.70 |
| EE28.5/10/11 | 28.5 ± 0.5 | 10.40 ± 0.25 | 10.70 ± 0.20 | 7.25 ± 0.30 | 20.00 minutos | 6.40 ± 0.25 | 81.00 | 51.50 | 4171.50 | 3800 ± 25% | 4600 ± 25% | 22.10 |
| EE30/15/7A | 30.0 ± 0.5 | 15.0 ± 0.20 | 7.05 ± 0.20 | 6.95 ± 0.20 | 19.50 minutos | 10 ± 0.25 | 59.20 | 65.70 | 3889.44 | 2400 ± 25% | 2900 ± 25% | 23.70 |
| EE30/13/11 | 30.0 ± 0.6 | 13.25 ± 0.25 | 10.60 ± 0.20 | 10.60 ± 0.20 | 19.80 minutos | 8.6 ± 0.25 | 104.00 | 59.30 | 6167.20 | 3500 ± 25% | 4300 ± 25% | 34.40 |
| EE30/12/6.7-1 | 30.0 ± 0.5 | 11.50 ± 0.15 | 6.70 ± 0.20 | 6.70 ± 0.20 | 21.0 ± 0.50 | 6.75 ± 0.15 | 54.60 | 53.80 | 2937.48 | 2300 ± 25% | 2900 ± 25% | 17.60 |
| EE31/13/9 | 30.9 ± 0.60 | 13.4 ± 0.20 | 9.4 ± 0.30 | 9.4 ± 0.30 | 21.9 min | 8.90 ± 0.3 | 84.40 | 62.60 | 5280.00 | 2950 ± 25% | 3600 ± 25% | 29.80 |
| EE33/15/13 | 33.0 ± 0.80 | 14.8 ± 0.20 | 12.7 ± 0.30 | 9.8 ± 0.30 | 23.7 minutos | 10 ± 0.2 | 115.10 | 69.20 | 7965.40 | 3700 ± 25% | 4500 ± 25% | 43.80 |
| EE35/14.4/9.5 | 34.9 ± 0.70 | 14.45 ± 0.20 | 9.50 ± 0.30 | 9.4 ± 0.30 | 25.40 minutos | 9.8 ± 0.2 | 87.30 | 70.30 | 6137.19 | 3800 ± 25% | 3500 ± 25% | 33.60 |
| EE40/17/12 | 40.0 ± 0.60 | 17.10 ± 0.20 | 12.0 ± 0.30 | 11.70 ± 0.30 | 27.50 minutos | 10.3 ± 0.2 | 146.10 | 77.45 | 11315.45 | 4200 ± 25% | 6000±25% | 62.80 |
| EE41/16/13 | 41.3 ± 0.50 | 15.8 ± 0.25 | 12.7 ± 0.25 | 12.7 ± 0.25 | 28.0 min | 9.55 ± 0.25 | 161.20 | 73.90 | 11912.68 | 5500 ± 25% | 6700 ± 25% | 66.70 |
| EE42/21/15 | 42.0 ± 0.50 | 21.2 ± 0.25 | 15.0 ± 0.30 | 12.0 ± 0.30 | 29.5 min | 15.4 ± 0.25 | 177.00 | 98.30 | 17399.10 | 4000 ± 25% | 6000±25% | 94.50 |
| EE42/21/20 | 42.0 ± 0.50 | 21.2 ± 0.25 | 20.0 ± 0.30 | 12.0 ± 0.30 | 29.5 min | 15.4 ± 0.25 | 236.20 | 98.30 | 23218.46 | 6300 ± 25% | 7700 ± 25% | 129.00 |
| EE42/7/16.5B | 42.0 ± 0.60 | 6.80 ± 0.20 | 16.5 ± 0.30 | 4.8 ± 0.20 | 37.00 minutos | 4.5 ± 0.2 | 77.10 | 57.80 | 4456.38 | 2800 ± 25% | 3500 ± 25% | 29.50 |
| EE42/7/24A | 42.0 ± 0.60 | 6.80 ± 0.20 | 24.0 ± 0.30 | 6.0 ± 0.20 | 35.40 minutos | 3.8 ± 0.2 | 144.00 | 54.60 | 7862.40 | 6200 ± 25% | 8 000 ± 25% | 48.80 |
| EE42.5/22/20 | 42.5 ± 0.50 | 21.5 ± 0.25 | 20.0 ± 0.40 | 12.0 ± 0.30 | 30.0 min | 15.45 ± 0.25 | 240.50 | 99.30 | 23881.65 | 6300 ± 25% | 7700 ± 25% | 130.70 |
| EE42.5/22/25 | 42.5 ± 0.50 | 21.5 ± 0.25 | 24.8 ± 0.40 | 12.0 ± 0.30 | 30.0 min | 15.45 ± 0.25 | 298.60 | 99.30 | 29650.98 | 7200 ± 25% | 9000±25% | 162.00 |
| EE50/6/16.5 | 50.0 ± 0.60 | 6.45 ± 0.15 | 16.50 ± 0.30 | 5.60 ± 0.2 | 43.40 minutos | 3.7 ± 0.15 | 92.50 | 62.25 | 5758.13 | 3500 ± 25% | 4400 ± 25% | 37.55 |
| EE50/8/20.3D | 50.0 ± 0.50 | 7.70 ± 0.15 | 20.30 ± 0.30 | 6.50 ± 0.2 | 43.00 minutos | 4.8 ± 0.15 | 122.30 | 65.70 | 8035.11 | 3800 ± 25% | 4800 ± 25% | 51.00 |
| EE50/27/15 | 50.0 ± 0.70 | 27.2 ± 0.20 | 14.60 ± 0.30 | 14.60 ± 0.3 | 34.10 minutos | 18.6 ± 0.2 | 225.20 | 119.50 | 26911.40 | 5000 ± 25% | 6000±25% | 147.30 |
| EE51.3/14.4/23.8 | 51.3 ± 0.80 | 14.4 ± 0.20 | 23.8 ± 0.40 | 15.0 ± 0.3 | 36.9 ± 0.8 | 7.2 ± 0.2 | 346.40 | 73.50 | 25460.40 | 12000±25% | 14800 ± 25% | 146.00 |
| EE55/28/21 | 55.0±1.00 | 27.5 ± 0.30 | 20.75 ± 0.30 | 16.95 ± 0.35 | 37.5 min | 18.9 ± 0.4 | 349.00 | 124.00 | 43200.00 | 6000±25% | 8400 ± 25% | 236.60 |
| EE55/28/25 | 55.0±1.00 | 27.5 ± 0.30 | 24.7 ± 0.30 | 16.95 ± 0.35 | 37.5 min | 18.9 ± 0.4 | 420.00 | 124.00 | 52100.00 | 7000 ± 25% | 9500 ± 25% | 280.40 |
| EE60/4.5/50 | 60.3 ± 0.70 | 4.50 ± 0.15 | 50.0 ± 0.50 | 10.0 ± 0.30 | 52.3 ± 0.7 | 2 ± 0.15 | 270.60 | 59.50 | 16100.70 | - | 1400 ± 25% | 114.00 |
| EE60/5.7/50 | 60.3 ± 0.70 | 5.70 ± 0.15 | 50.0 ± 0.50 | 10.0 ± 0.30 | 52.3 ± 0.7 | 3 ± 0.15 | 295.00 | 63.50 | 18732.50 | - | 1450 ± 25% | 126.80 |
| EE 65/33/27 | 65.1 ± 1.40 | 32.5 ± 0.30 | 26.9 ± 0.50 | 19.65 ± 0.35 | 44.2 minutos | 22.6 ± 0.4 | 535.00 | 147.00 | 78600.00 | 8 000 ± 25% | 10080 ± 25% | 419.00 |
| EE70/33/32 | 70.5±1.20 | 32.95 ± 0.30 | 31.6 ± 0.50 | 21.65 ± 0.35 | 48.0 min | 22.25 ± 0.4 | 682.35 | 150.00 | 102352.5 | 10000 ± 25% | 13500 ± 25% | 565.00 |
| EE 85/45/27 | 85.0 ± 2.0 | 44.50 ± 0.50 | 26.5 ± 0.50 | 26.50 ± 0.5 | 56.0 min | 30.5 ± 0.5 | 717.30 | 196.50 | 140949.5 | 7800 ± 25% | 9800 ± 25% | 780.00 |
| EE 85/45/32 | 85.0 ± 2.0 | 44.50 ± 0.50 | 31.5 ± 0.50 | 26.50 ± 0.5 | 56.0 min | 30.5 ± 0.5 | 837.30 | 198.80 | 166455.2 | 10000 ± 25% | 13500 ± 25% | 925.00 |
| Nota: Condiciones de ensayo de valor AL: 1 kHz, 0,3 V, 100 T Lo anterior es la especificación estándar de nuestra empresa y puede diseñarse de acuerdo con los requisitos especiales de los clientes. |
||||||||||
