| Lugar de origen: | China. |
| Nombre de la marca: | IKP |
| Certificación: | CE/UL/REACH/ROHS |

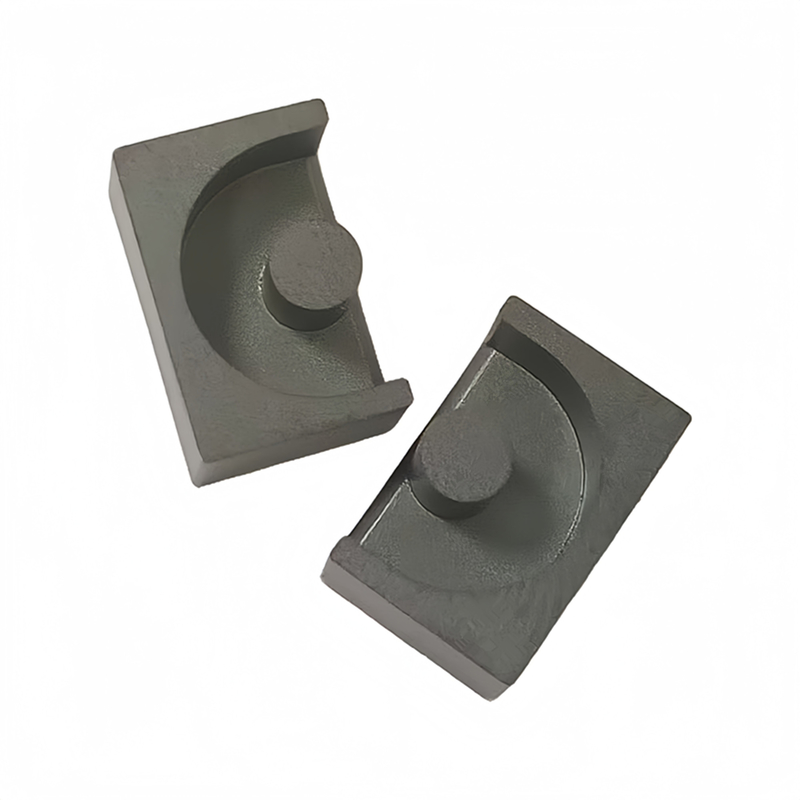

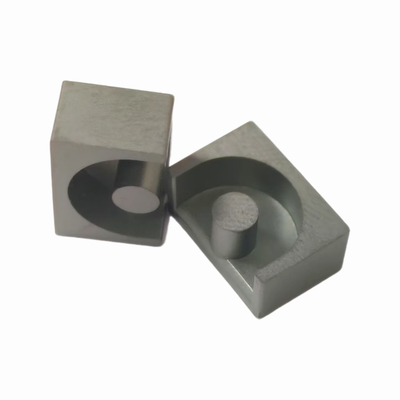

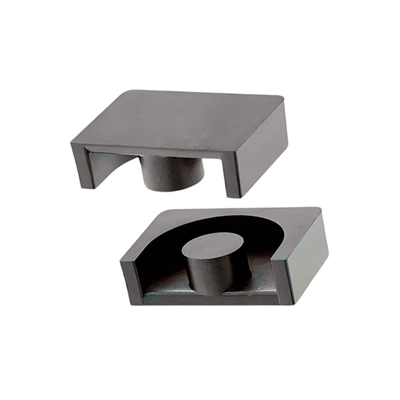

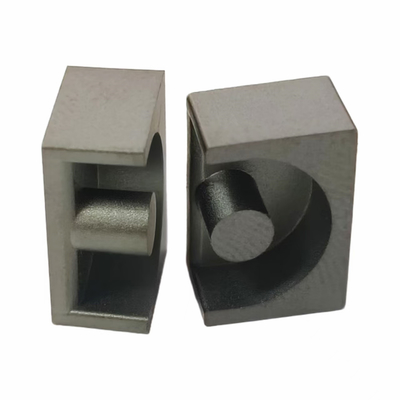

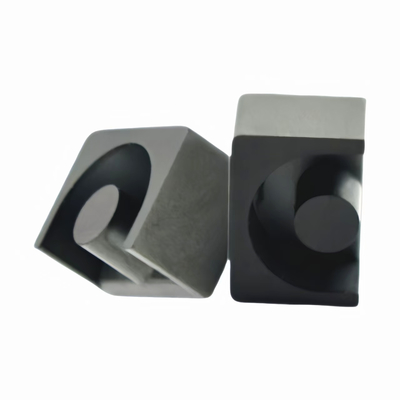

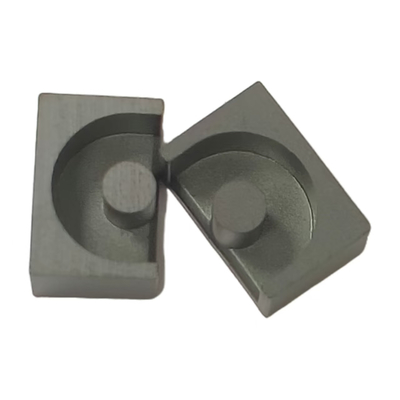

| Número de modelo: | El EP43.5 |
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | 0.059-1.10 |
| Detalles de empaquetado: | cartón |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 100,000/semana |
Ventajas
1Alta permeabilidad magnética: El núcleo de potencia Mn-Zn de tipo EP tiene una alta permeabilidad magnética, lo que garantiza una conversión eficiente de energía electromagnética bajo una baja intensidad de campo magnético.Esto ayuda a mejorar el rendimiento de los dispositivos electrónicos, especialmente en los convertidores de potencia de alta frecuencia, filtros y transformadores de aislamiento dentro de los equipos electrónicos de potencia.
2Baja pérdida: este tipo de núcleo presenta bajas pérdidas, particularmente en aplicaciones de alta frecuencia, reduciendo la disipación de energía y mejorando así la eficiencia del dispositivo.Esto es crucial para los dispositivos electrónicos que priorizan la alta eficiencia.
3Características de temperatura favorables: a temperatura ambiente, el núcleo de potencia Mn-Zn de tipo EP muestra buenas características de temperatura, con su pérdida inversamente proporcional a la temperatura.Esto evita el aumento continuo de la temperatura, manteniendo el funcionamiento estable del dispositivo.
4Diseño de salida múltiple: El esqueleto del núcleo de tipo EP está equipado con múltiples terminales, lo que facilita el diseño de transformadores de salida múltiple para satisfacer diversos requisitos de circuito.
5.Excelente resistencia mecánica: Aunque la resistencia mecánica de los anillos de ferrita Mn-Zn es relativamente baja,el núcleo de potencia Mn-Zn de tipo EP puede mejorar su resistencia mecánica mediante procesos de fabricación optimizados, adaptándose a diversos escenarios de aplicación.
Áreas de aplicación
1- Telecomunicaciones: el núcleo de alimentación Mn-Zn de tipo EP se utiliza ampliamente en terminales de intercambio controlados por programa y equipos electrónicos de precisión, sirviendo como componente vital en transformadores de banda ancha,inductores, transformadores de aislamiento y transformadores de coincidencia.
2Sistemas de alimentación: en transformadores y estranguladores de conversión de energía, reproductores de DVD, flashes de cámara, equipos de comunicación y otros dispositivos electrónicos, el núcleo de alimentación Mn-Zn de tipo EP juega un papel importante.
3Otras aplicaciones: El núcleo de alimentación Mn-Zn de tipo EP también se utiliza en transformadores de alimentación de modo de conmutación, transformadores de pulso, lastres electrónicos y varios otros dispositivos electrónicos.Su rendimiento superior proporciona a estos dispositivos un soporte electromagnético estable y confiable.
El Fig.1
| Especificación | Figura | Dimensión ((mm) | Parámetro efectivo | El coeficiente de inducción AL ((nH/N2) | Peso | |||||||||
| A. No | B. El trabajo | C. Las | C1 | D | - ¿ Por qué? | F: el precio | ¿Qué quieres decir?2) | Se trata de: | ¿Qué quieres decir?3) | BP40 | BP95 | (gramos/pareja) | ||
| EP13 | 1 | 12.7 ± 0.3 | 6.65 ± 0.20 | 8.8 ± 0.20 | - | 4.35 ± 0.20 | 9.8 minutos | 4.7 ± 0.20 | 19.50 | 23.60 | 460.20 | 1500 ± 25% | 1850 ± 25% | 5.70 |
| EP17 | 1 | 18.2 ± 0.4 | 8.70 ± 0.20 | 11.0 ± 0.25 | - | 5.70 ± 0.20 | 12.30 minutos | 5.85 ± 0.20 | 34.00 | 28.00 | 953.30 | 2400 ± 25% | 3000 ± 25% | 14.20 |
| El EP20 | 1 | 24.0 ± 0.5 | 11.0 ± 0.20 | 15.0 ± 0.40 | - | 8.8 ± 0.30 | 16.10 minutos | 7.40 ± 0.20 | 78.70 | 40.15 | 3159.81 | 4000 ± 25% | 5000 ± 25% | 33.10 |
| El EP25-2 | 2 | 25.0 ± 0.5 | 25.5 ± 0.20 | 45.0 ± 0.20 | 32.0 ± 0.50 | 12.5 ± 0.30 | 18.30 minutos | 21.0 ± 0.25 | 365.6 | 109.8 | 40126.3 | - | 10000 ± 25% | 216.6 |
| El EP43.5 | 3 | 24.0 ± 0.5 | 11.0 ± 0.20 | 15.0 ± 0.40 | 45.0 ± 0.20 | 8.8 ± 0.30 | 16.10 minutos | 7.40 ± 0.20 | 481.3 | 121.14 | 58305.7 | - | 13000±25% |
323.2 |
| Nota: | |||||||||
| Las condiciones de ensayo para el valor de AL son: 1KHz, 0,3V y 10T | |||||||||
| Lo anterior son las especificaciones estándar de nuestra empresa, y pueden ser diseñadas de acuerdo con los requisitos especiales de los clientes. | |||||||||
