| Lugar de origen: | China |
| Nombre de la marca: | IKP |
| Certificación: | CE/UL/RoHS/REACH/TUV |
| Número de modelo: | Serie de SFAC |
| Cantidad de orden mínima: | 10000 |
|---|---|
| Precio: | USD+0.01~0.55+Pieces |
| Detalles de empaquetado: | cintas y tambores |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | semana 10000+Pieces+per |
| Característica:: | Alto valor de Q, de alta frecuencia | Paquete:: | cintas y tambores |
|---|

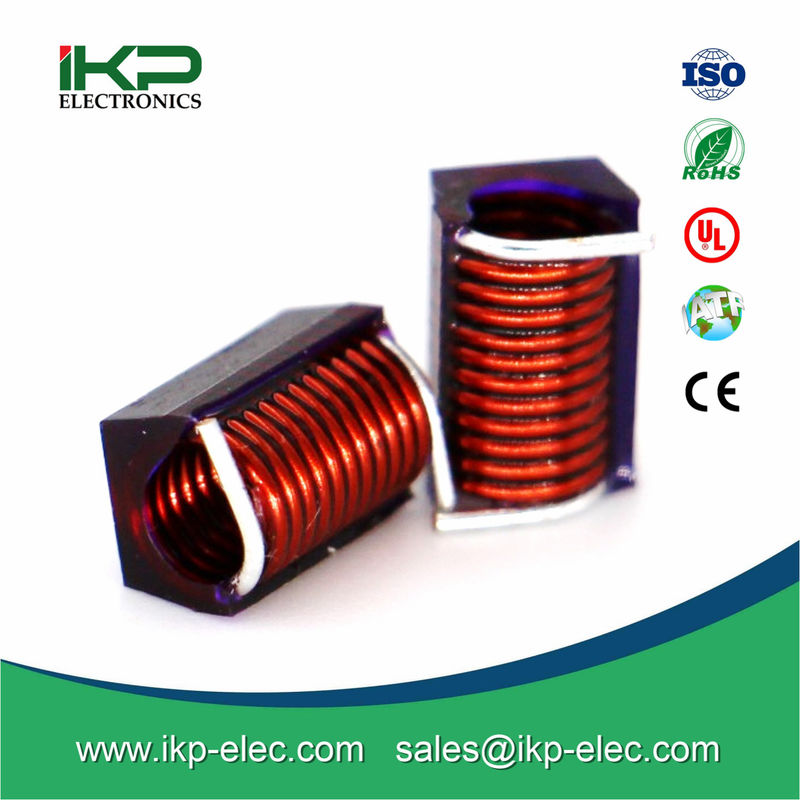

Bobinas de obstrucción de la base del aire del top plano de SMD/inductores
La obstrucción de la base del aire del top plano de SMD es la mejor opción para substituir la bobina tradicional de la primavera, especialmente conveniente para los productos terminales de alta frecuencia. Tiene una inductancia estable y la fluctuación de la inductancia es muy pequeña. Incluso las bobinas del grado del nH se pueden mantener dentro de una gama de la tolerancia del 5%. Al mismo tiempo, el diseño de impedancia baja de DC reduce grandemente su pérdida y mejora la salida.
IKP puede proporcionar crea servicios y requisitos más apretados de la tolerancia para requisitos particulares, incluyendo diversa inductancia y valores de Q. Puede hacer juego perfectamente con los circuitos de alta frecuencia y es la mejor opción para la selección de gama alta del producto.
CARACTERÍSTICAS:
• Alto valor de Q, de alta frecuencia
• Alta frecuencia de la resonancia
• Buenos estructura y fácil de utilizar
• RoHS obediente y el halógeno liberan
• El más pequeño puede ser 1.8m m * 1.4m m * 1.4m m
• Paquete: cinta y carrete
• Empaquetado automático de SMT
• Acepte las especificaciones especiales del cliente
USOS:
Amplificador de potencia, módulo de la antena, oscilador, red móvil (G/M, CDMA, PDC, etc.), sintonizador de tv digital, equipo de comunicación de alta frecuencia, equipo inalámbrico y equipo de Bluetooth.
PARAMETRIZACIÓN PARA LA OPTIMIZACIÓN DEL TRATAMIENTO FÍSICA Y ELÉCTRICA:
| Número de parte |
Inductancia (nH) |
Factor de calidad MINUTO |
Pruebe Freq. (megaciclo) |
SRF MINUTO (megaciclo) |
DCR (mΩ) max |
Ts |
Corriente clasificada (A) MAX |
| SFAC-0403-2N5K | 2,5 | 145 | 150 | 12500 (referencia) | 1,1 | 1 | 4,0 |
| SFAC-0403-5N0K | 5,0 | 140 | 150 | 6500 (referencia) | 1,8 | 2 | 4,0 |
| SFAC-0403-8N0J | 8,0 | 140 | 150 | 5000 (referencia) | 2,6 | 3 | 4,0 |
| SFAC-0403-12N5J | 12,5 | 137 | 150 | 3300 (referencia) | 3,4 | 4 | 4,0 |
| SFAC-0403-18N5J | 18,5 | 132 | 150 | 2500 (referencia) | 3,9 | 5 | 4,0 |
| SFAC-0504-22NJ | 22 | 100 | 150 | 3200 (referencia) | 4,2 | 4 | 3,0 |
| SFAC-0504-27NJ | 27 | 100 | 150 | 2700 (referencia) | 4,0 | 5 | 3,5 |
| SFAC-0504-33NJ | 33 | 100 | 150 | 2500 (referencia) | 4,8 | 5 | 3,0 |
| SFAC-0504-39NJ | 39 | 100 | 150 | 2100 | 4,4 | 6 | 3,0 |
| SFAC-0504-47NJ | 47 | 100 | 150 | 2100 | 5,6 | 6 | 3,0 |
| SFAC-0504-56NJ | 56 | 100 | 150 | 1500 | 6,2 | 7 | 3,0 |
| SFAC-0504-68NJ | 68 | 100 | 150 | 1500 | 8,2 | 7 | 2,5 |
| SFAC-0504-82NJ | 82 | 100 | 150 | 1300 | 9,4 | 8 | 2,5 |
| SFAC-0504-R10J | 100 | 100 | 150 | 1200 | 12,3 | 9 | 1,7 |
| SFAC-0504-R12J | 120 | 100 | 150 | 1100 | 17,3 | 9 | 1,5 |
| SFAC-0703-17N5J | 17,5 | 100 | 150 | 2200 | 4,5 | 6 | 4,0 |
| SFAC-0703-22NJ | 22,0 | 102 | 150 | 2100 | 5,2 | 7 | 4,0 |
| SFAC-0703-28NJ | 28,0 | 105 | 150 | 1800 | 6,0 | 8 | 4,0 |
| SFAC-0703-33N5J | 35,5 | 112 | 150 | 1500 | 6,8 | 9 | 4,0 |
| SFAC-0703-43NJ | 43,0 | 106 | 150 | 1200 | 7,9 | 10 | 4,0 |
| SFAC-1006-90NJ | 90 | 95 | 50 | 1140 | 15,0 | 9 | 3,5 |
| SFAC-1006-R111J | 111 | 87 | 50 | 1020 | 15,0 | 10 | 3,5 |
| SFAC-1006-R130J | 130 | 87 | 50 | 900 | 20,0 | 11 | 3,0 |
| SFAC-1006-R169J | 169 | 95 | 50 | 875 | 25,0 | 12 | 3,0 |
| SFAC-1006-R206J | 206 | 95 | 50 | 800 | 30,0 | 13 | 3,0 |
| SFAC-1006-R222J | 222 | 92 | 50 | 730 | 35,0 | 14 | 3,0 |
| SFAC-1006-R246J | 246 | 95 | 50 | 685 | 35,0 | 15 | 3,0 |
| SFAC-1006-R307J | 307 | 95 | 50 | 660 | 35,0 | 16 | 3,0 |
| SFAC-1006-R380J | 380 | 95 | 50 | 590 | 50,0 | 17 | 2,5 |
| SFAC-1006-R422J | 422 | 95 | 50 | 540 | 60,0 | 18 | 2,5 |
| SFAC-1006-R491J | 491 | 95 | 50 | 535 | 65,0 | 19 | 2,0 |
| SFAC-1006-R538J | 538 | 87 | 50 | 490 | 90,0 | 20 | 2,0 |
